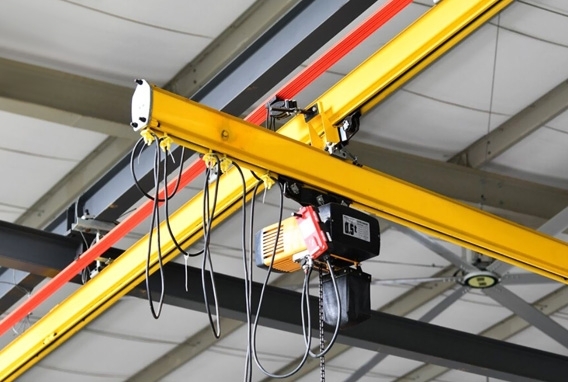

Elektrikli Zincirli Vinç

Elektrikli Zincirli Vinç Nedir?

Elektrikli zincirli vinç, yüklerin kaldırılması ve indirilmesi için elektrik motorundan aldığı gücü bir zincir mekanizmasına aktaran kompakt bir kaldırma ekipmanıdır. Yük zinciri, zincir dişlisi ve kanca mekanizması sayesinde yüklerin kontrollü biçimde kaldırılmasını sağlar.

Kompakt yapısı, kolay kurulumu ve farklı taşıma kapasitelerine uyarlanabilmesi nedeniyle elektrikli zincirli vinçler; fabrikalarda, atölyelerde, montaj hatlarında, depolarda, bakım alanlarında ve çeşitli endüstriyel kaldırma uygulamalarında kullanılabilir.

Elektrikli zincirli vinç, tek başına sabit bir kaldırma ekipmanı olarak kullanılabileceği gibi bir şaryo (trolley) üzerine monte edilerek yatay hareket kabiliyeti de kazanabilir. Bu sayede yalnızca yük kaldırma değil, belirli bir çalışma alanı içerisinde yükün taşınması da mümkün hale gelir.

Doğru vinç seçimi yapılırken yalnızca kaldırılacak yükün ağırlığı değil; kaldırma yüksekliği, çalışma sıklığı, kaldırma hızı, kullanım ortamı, montaj şekli ve çalışma sınıfı gibi teknik kriterler de değerlendirilmelidir.

Elektrikli Zincirli Vinç Nasıl Çalışır?

Elektrikli zincirli vinçlerin çalışma prensibi, elektrik enerjisinin kontrollü biçimde mekanik harekete dönüştürülmesine dayanır.

Sistem çalıştırıldığında elektrik motoru devreye girer. Motorun ürettiği dönme hareketi, redüktör aracılığıyla uygun tork ve hıza dönüştürülür. Bu hareket zincir dişlisine aktarılır ve zincirin kontrollü şekilde hareket etmesini sağlar.

Yük zincirinin ucunda bulunan kanca, kaldırılacak yüke bağlanır. Motorun kaldırma yönünde çalışmasıyla zincir toplanır ve yük yukarı doğru hareket eder. İndirme komutu verildiğinde sistem kontrollü şekilde ters yönde çalışarak yükün aşağı indirilmesini sağlar.

Tipik bir elektrikli zincirli vinçte şu çalışma sırası bulunur:

Elektrik motoru → redüktör → zincir dişlisi → yük zinciri → kanca → yük

Modern sistemlerde hareketlerin kontrolü için kontaktörler, frekans sürücüleri, limit sistemleri, frenler ve çeşitli güvenlik ekipmanları kullanılabilir.

Şaryo ile birlikte kullanılan modellerde ise kaldırma hareketine ek olarak vinç veya şaryo, bir profil ya da ray üzerinde yatay olarak hareket edebilir.

Elektrikli Zincirli Vinç Bileşenleri Nelerdir?

Bir elektrikli zincirli vinç, birbiriyle uyumlu çalışan mekanik, elektriksel ve güvenlik bileşenlerinden oluşur.

Elektrik Motoru

Elektrik motoru, kaldırma mekanizmasının hareketini sağlayan temel güç kaynağıdır.

Motor seçimi; kaldırma kapasitesi, kaldırma hızı, çalışma sıklığı ve kullanım ortamına göre yapılmalıdır.

Yük Zinciri

Yük zinciri, kaldırma sırasında yükün ağırlığını taşıyan ana elemanlardan biridir.

Zincirin kalitesi, çapı, dayanımı ve kullanılan zincir dişlisi ile uyumluluğu güvenli çalışma açısından önemlidir.

Zincirin düzenli olarak aşınma, deformasyon, korozyon ve diğer hasarlar açısından kontrol edilmesi gerekir.

Zincir Dişlisi ve Zincir Kılavuzu

Zincir dişlisi, motor ve redüktörden gelen hareketi yük zincirine aktarır.

Zincirin dişli üzerinde doğru şekilde ilerlemesi için uygun kılavuz ve zincir toplama sistemi kullanılır.

Redüktör

Redüktör, elektrik motorunun yüksek devirli hareketini kaldırma işlemi için gerekli tork ve hıza dönüştürür.

Redüktörün kapasitesi ve çalışma özellikleri, vinç performansının önemli unsurlarındandır.

Fren Sistemi

Fren sistemi, yükün istenen konumda tutulmasına yardımcı olur.

Elektrikli zincirli vinçlerde fren sistemi özellikle yükün kontrollü şekilde durdurulması ve kaldırma hareketinin güvenli biçimde gerçekleştirilmesi açısından kritik öneme sahiptir.

Yük Kancası

Yük kancası, kaldırılacak yükün vinç sistemine bağlanmasını sağlar.

Endüstriyel uygulamalarda güvenlik mandallı kancalar tercih edilir. Kancanın deformasyon, çatlak ve aşınma açısından düzenli şekilde kontrol edilmesi gerekir.

Kumanda Sistemi

Elektrikli zincirli vinçler farklı kumanda seçenekleriyle çalıştırılabilir.

Bunlar arasında:

• Pendant kumanda
• Butonlu kumanda
• Kablosuz uzaktan kumanda
• PLC tabanlı kontrol
• Otomasyon sistemleri

bulunabilir.

Elektrikli Zincirli Vinç Çeşitleri

Elektrikli zincirli vinçler kullanım şekline ve montaj biçimine göre farklı konfigürasyonlarda sunulabilir.

Sabit Elektrikli Zincirli Vinç

Sabit modeller belirli bir noktaya veya taşıyıcı konstrüksiyona monte edilir.

Yükün sürekli aynı çalışma noktasında kaldırılıp indirilmesi gereken uygulamalarda tercih edilebilir.

Örneğin bir makinenin bakımında kullanılan kaldırma sistemi için sabit elektrikli zincirli vinç uygun bir çözüm olabilir.

Şaryolu Elektrikli Zincirli Vinç

Elektrikli zincirli vinç bir şaryo/trolley üzerine monte edildiğinde yatay hareket kabiliyeti kazanır.

Şaryo, vincin bir I profil, monoray profil veya uygun bir taşıyıcı ray üzerinde hareket etmesini sağlar.

Bu yapı, yükün yalnızca kaldırılması değil, belirli bir mesafe boyunca taşınması gerektiğinde tercih edilir.

Manuel Şaryolu Sistemler

Bazı uygulamalarda elektrikli kaldırma mekanizması, manuel hareket ettirilen bir şaryo ile birlikte kullanılabilir.

Bu sistemlerde kaldırma elektrikli olarak yapılırken yatay hareket operatör tarafından gerçekleştirilebilir.

Elektrikli Şaryolu Sistemler

Daha sık taşıma yapılan uygulamalarda kaldırma ve yatay hareketin her ikisi de elektrikli olarak gerçekleştirilebilir.

Bu yapı özellikle üretim hatlarında ve tekrarlayan malzeme taşıma operasyonlarında verimlilik sağlayabilir.

Elektrikli Zincirli Vinç Nerelerde Kullanılır?

Elektrikli zincirli vinçler kompakt yapıları nedeniyle çok sayıda sektörde kullanılabilir.

Başlıca kullanım alanları şunlardır:

• Makine imalat tesisleri
• Otomotiv fabrikaları
• Çelik konstrüksiyon atölyeleri
• Metal işleme tesisleri
• Bakım ve onarım atölyeleri
• Montaj hatları
• Depolar
• Lojistik merkezleri
• Üretim tesisleri
• Enerji tesisleri
• Tersaneler
• Sahne ve etkinlik sistemleri
• Makine bakım istasyonları

Özellikle orta ve hafif yüklerin tekrarlı şekilde kaldırılması gereken uygulamalarda elektrikli zincirli vinçler pratik bir çözüm sunabilir.

Elektrikli Zincirli Vinçlerin Avantajları

Elektrikli zincirli vinçlerin yaygın olarak tercih edilmesinin birçok nedeni vardır.

Kompakt Tasarım

Zincir mekanizması, birçok uygulamada tel halatlı sistemlere kıyasla daha kompakt bir kaldırma düzeni oluşturabilir.

Bu özellik, sınırlı baş mesafesine sahip çalışma alanlarında önemli olabilir.

Kolay Montaj

Elektrikli zincirli vinçler uygun taşıyıcı sisteme sabitlenebilir veya şaryo ile birlikte kullanılabilir.

Bu nedenle farklı çalışma alanlarına uyarlanabilir.

Hassas Yük Kontrolü

Uygun motor, kumanda ve sürücü sistemleri kullanıldığında yükün kontrollü şekilde kaldırılması, indirilmesi ve konumlandırılması sağlanabilir.

Operatör Yükünün Azaltılması

Manuel kaldırma işlemlerinin yerine elektrikli güç kullanılması, fiziksel iş yükünü azaltarak operasyonun daha kontrollü yürütülmesine yardımcı olur.

Farklı Kapasite Seçenekleri

Elektrikli zincirli vinçler farklı yük kapasiteleri ve kaldırma yükseklikleri için üretilebilir. Ancak kullanılacak kapasite, gerçek çalışma koşullarına ve üretici teknik verilerine göre belirlenmelidir.

Esnek Kullanım

Sabit veya şaryolu modeller sayesinde farklı çalışma senaryolarına uyarlanabilir.

Elektrikli Zincirli Vinç ile Tel Halatlı Vinç Arasındaki Farklar

Elektrikli zincirli vinç ile elektrikli tel halatlı vinç arasındaki seçim, uygulamanın gereksinimlerine göre yapılmalıdır.

Burada önemli olan nokta, “zincirli vinç daha iyidir” veya “tel halatlı vinç daha iyidir” şeklinde genel bir değerlendirme yapmamaktır.

Düşük ve orta kapasiteli, kompakt ve sık tekrarlanan kaldırma operasyonlarında elektrikli zincirli vinç avantajlı olabilir. Daha yüksek kaldırma kapasitesi, büyük kaldırma yükseklikleri veya ağır hizmet gerektiren projelerde ise tel halatlı vinçler daha uygun bir çözüm olabilir.

Nihai seçim mühendislik hesaplarıyla yapılmalıdır.

Elektrikli Zincirli Vinç Kapasitesi Ne Kadardır?

Elektrikli zincirli vinç kapasitesi, kullanılan ürünün tasarımına ve üreticinin teknik özelliklerine göre değişir.

Piyasada düşük kapasiteli istasyon vinçlerinden birkaç tonluk endüstriyel modellere kadar farklı çözümler bulunabilir. Bazı özel ürünlerde daha yüksek kapasiteler de mümkün olabilir.

Ancak kapasite seçerken yalnızca maksimum kaldırılacak yük dikkate alınmamalıdır.

Şu bilgiler birlikte değerlendirilmelidir:

• Maksimum yük
• Ortalama yük
• Kaldırma sıklığı
• Günlük çalışma süresi
• Kaldırma yüksekliği
• Kaldırma hızı
• Çalışma sınıfı
• Ortam koşulları

Örneğin sürekli olarak maksimum kapasiteye yakın çalışan bir vincin seçimi ile gün içerisinde birkaç kez kullanılan bir bakım vincinin seçimi aynı şekilde yapılmamalıdır.

Elektrikli Zincirli Vinç Seçerken Nelere Dikkat Edilmeli?

Doğru elektrikli zincirli vinç seçimi, uzun vadeli güvenlik ve işletme maliyeti açısından önemlidir.

1. Kaldırma Kapasitesi

İlk olarak maksimum kaldırılacak yük belirlenmelidir.

Yükün yanında kullanılan kaldırma aparatlarının ağırlıkları da proje hesabında dikkate alınmalıdır.

2. Kaldırma Yüksekliği

Kancanın ulaşması gereken maksimum yüksekliğin belirlenmesi gerekir.

Yetersiz kaldırma yüksekliği, vincin uygulamada beklenen performansı göstermemesine neden olabilir.

3. Çalışma Sıklığı

Vinç günde kaç saat çalışacak?

Kaç kaldırma çevrimi gerçekleştirecek?

Kaç vardiya kullanılacak?

Bu sorulara verilecek cevaplar uygun çalışma sınıfının belirlenmesine yardımcı olur.

4. Kaldırma Hızı

Bazı uygulamalarda yüksek kaldırma hızı önemliyken, hassas montaj operasyonlarında daha kontrollü hareket öncelikli olabilir.

Çift hızlı veya değişken hızlı çözümler bu tür ihtiyaçlara cevap verebilir.

5. Montaj Şekli

Vinç;

• Sabit
• Manuel şaryolu
• Elektrikli şaryolu

olarak yapılandırılabilir.

Seçim, yükün yalnızca dikey hareket edip etmeyeceğine veya yatay taşımaya da ihtiyaç duyulup duyulmadığına göre yapılmalıdır.

6. Çalışma Ortamı

Vinç kullanılacağı ortamın koşullarına uygun seçilmelidir.

Örneğin:

• Tozlu ortam
• Nemli ortam
• Açık alan
• Yüksek sıcaklık
• Düşük sıcaklık
• Kimyasal ortam
• Potansiyel olarak patlayıcı ortam

gibi koşullar motor, elektrik panosu, kablo ve diğer bileşenlerin seçimini etkileyebilir.

Elektrikli Zincirli Vinç Güvenlik Sistemleri

Kaldırma ekipmanlarında güvenlik, ürünün kapasitesinden veya fiyatından daha önemli bir kriterdir.

Elektrikli zincirli vinçlerde uygulamaya ve modele bağlı olarak çeşitli güvenlik sistemleri bulunabilir.

Aşırı Yük Koruması

Yükün izin verilen kapasitenin üzerine çıkmasını önlemeye yardımcı olur.

Limit Switch

Kaldırma hareketinin belirlenen üst veya alt sınırlarda kontrol edilmesini sağlar.

Fren Sistemi

Yükün kontrollü şekilde durdurulmasına ve konumunun korunmasına yardımcı olur.

Acil Durdurma

Acil durumda hareketi durdurmak için kullanılan güvenlik fonksiyonudur.

Termal Motor Koruması

Motorun aşırı ısınmasına karşı koruma sağlar.

Faz Koruması

Üç fazlı sistemlerde faz kaybı veya faz sırası gibi elektriksel durumlara karşı uygun koruma ekipmanları kullanılabilir.

Bununla birlikte güvenli çalışma yalnızca ekipman üzerindeki güvenlik sistemlerine bağlı değildir. Doğru kapasite seçimi, uygun montaj, periyodik kontroller, operatör eğitimi ve güvenli çalışma prosedürleri birlikte değerlendirilmelidir.

Elektrikli Zincirli Vinç Bakımı Nasıl Yapılır?

Düzenli bakım, elektrikli zincirli vincin güvenli ve verimli çalışması için önemlidir.

Bakım kapsamında ekipmanın üretici talimatları ve ilgili mevzuat dikkate alınmalıdır.

Kontrol edilmesi gereken başlıca unsurlar:

• Yük zincirinin durumu
• Zincir dişlisi
• Kanca ve güvenlik mandalı
• Fren sistemi
• Limit switchler
• Elektrik bağlantıları
• Motor
• Redüktör
• Şaryo tekerlekleri
• Kumanda sistemi
• Bağlantı elemanları

Zincirde deformasyon, aşınma, uzama, çatlak veya korozyon gibi uygunsuzluklar görülmesi halinde ekipman yetkin kişiler tarafından değerlendirilmelidir.

Bakım ve periyodik kontrol aralıkları, vinç üreticisinin talimatları, kullanım yoğunluğu, çalışma ortamı ve Türkiye'de geçerli iş sağlığı ve güvenliği gereklilikleri dikkate alınarak belirlenmelidir.

Elektrikli Zincirli Vinç Fiyatları

Elektrikli zincirli vinç fiyatları için tek bir rakam vermek teknik olarak doğru değildir.

Fiyatı etkileyen başlıca faktörler:

• Kaldırma kapasitesi
• Kaldırma yüksekliği
• Kaldırma hızı
• Çalışma sınıfı
• Motor özellikleri
• Fren sistemi
• Şaryo tipi
• Elektrikli veya manuel şaryo
• Kumanda sistemi
• Güvenlik ekipmanları
• Çalışma ortamı
• Özel tasarım gereksinimleri

Ayrıca montaj, taşıyıcı konstrüksiyon, elektrik altyapısı, devreye alma, nakliye ve yedek parça gibi maliyetler de toplam proje bütçesini etkileyebilir.

Bu nedenle internette görülen yalnızca ürün fiyatı ile toplam vinç yatırım maliyetini birbirinden ayırmak gerekir.

Özellikle endüstriyel projelerde doğru yaklaşım, teknik şartname oluşturularak üreticiden proje bazlı teklif alınmasıdır.

Elektrikli Zincirli Vinçlerde Otomasyon ve Yeni Teknolojiler

Endüstriyel kaldırma sistemlerinde dijitalleşme ve otomasyon giderek daha fazla önem kazanmaktadır.

Elektrikli zincirli vinç uygulamalarında ihtiyaca göre:

• Frekans inverterleri
• PLC tabanlı kontrol
• Kablosuz kumanda
• Yük izleme
• Çalışma saati takibi
• Konumlandırma sistemleri
• Çarpışma önleme
• Uzaktan izleme
• Durum izleme

gibi teknolojiler kullanılabilir.

Özellikle üretim hatlarında kullanılan kaldırma sistemlerinde vinç kontrolünün üretim otomasyonuna entegre edilmesi, tekrarlanabilirliği ve operasyonel kontrolü artırabilir.

Ancak her uygulamada gelişmiş otomasyon gerekli değildir. Otomasyon seviyesi, gerçek operasyon ihtiyacına göre belirlenmelidir.

Elektrikli Zincirli Vinç ile Elektrikli Ceraskal Aynı mıdır?

Piyasada elektrikli zincirli vinç, elektrikli zincirli ceraskal ve benzeri ifadeler zaman zaman birbirinin yerine kullanılmaktadır.

Teknik terminoloji, üreticiye ve uygulamaya göre farklılaşabilir. Genel olarak elektrik motoru ile yük zincirini hareket ettiren kompakt kaldırma cihazları bu kategori altında değerlendirilebilir.

Ancak satın alma sırasında yalnızca ürün adına bakmak yerine ürünün:

• Kapasitesine
• Çalışma sınıfına
• Kaldırma yüksekliğine
• Hızına
• Motoruna
• Fren sistemine
• Zincir özelliklerine
• Montaj tipine
• Kullanım ortamına

bakılmalıdır.

Elektrikli Zincirli Vinç Üreticisi Seçerken Nelere Dikkat Edilmeli?

Bir elektrikli zincirli vinç üreticisi seçerken yalnızca ürün fiyatının karşılaştırılması yeterli değildir.

Üreticinin;

• Mühendislik kabiliyeti
• Ürün kalitesi
• Test ve kalite kontrol süreçleri
• Teknik dokümantasyonu
• Yedek parça desteği
• Satış sonrası servis
• Garanti koşulları
• Proje bazlı çözüm geliştirme kapasitesi

değerlendirilmelidir.

Özellikle endüstriyel tesislerde kullanılan kaldırma ekipmanlarında üreticinin satış sonrası teknik desteği, ürünün satın alma maliyeti kadar önemli olabilir.

Neden Aşan Vinç Elektrikli Zincirli Vinç Çözümleri?

Aşan Vinç, endüstriyel kaldırma sistemleri alanındaki mühendislik deneyimiyle farklı uygulamalar için elektrikli kaldırma çözümleri geliştirmektedir.

Elektrikli zincirli vinç seçiminde yalnızca ürün kapasitesine değil, vincin kullanılacağı sistemin tamamına odaklanmak önemlidir.

Aşan Vinç tarafından proje kapsamında;

• Kaldırma kapasitesi
• Kaldırma yüksekliği
• Çalışma sınıfı
• Çalışma sıklığı
• Şaryo sistemi
• Kaldırma ve yürüyüş hızları
• Kumanda sistemi
• Çalışma ortamı
• Güvenlik gereksinimleri

birlikte değerlendirilerek uygun çözüm belirlenebilir.

Bu yaklaşım sayesinde farklı sektörlerdeki işletmeler için güvenilir, verimli ve uygulamaya uygun elektrikli zincirli vinç çözümleri oluşturulabilir.

Elektrikli Zincirli Vinç Hakkında Sık Sorulan Sorular

Elektrikli zincirli vinç nedir?

Elektrikli zincirli vinç, elektrik motoru kullanarak yük zincirini hareket ettiren ve yüklerin kaldırılıp indirilmesini sağlayan kompakt bir kaldırma ekipmanıdır.

Elektrikli zincirli vinç nerelerde kullanılır?

Fabrikalarda, atölyelerde, montaj hatlarında, bakım alanlarında, depolarda, lojistik tesislerinde, makine imalatında ve farklı endüstriyel kaldırma uygulamalarında kullanılabilir.

Elektrikli zincirli vinç kaç ton kaldırır?

Kapasite modele ve üreticiye göre değişir. Düşük kapasiteli modellerden birkaç tonluk endüstriyel modellere kadar farklı seçenekler bulunabilir. Doğru kapasite, gerçek yük ve çalışma koşullarına göre belirlenmelidir.

Elektrikli zincirli vinç ile tel halatlı vinç arasındaki fark nedir?

Elektrikli zincirli vinç yükü zincir ile, tel halatlı vinç ise çelik halat ile kaldırır. Zincirli vinçler genellikle daha kompakt ve istasyon bazlı uygulamalarda avantajlı olabilirken, tel halatlı sistemler yüksek kapasite ve ağır hizmet uygulamalarında daha yaygın olarak kullanılır.

Elektrikli zincirli vinç şaryolu kullanılabilir mi?

Evet. Elektrikli zincirli vinçler sabit olarak kullanılabileceği gibi manuel veya elektrikli şaryo üzerine monte edilerek yatay hareket kabiliyeti kazanabilir.

Elektrikli zincirli vinç fiyatları ne kadar?

Fiyat; kapasite, kaldırma yüksekliği, çalışma sınıfı, kaldırma hızı, şaryo, kumanda sistemi, güvenlik ekipmanları ve kullanım ortamına göre değişir. Bu nedenle doğru fiyat için teknik özelliklere göre teklif alınmalıdır.

Elektrikli zincirli vinç bakım gerektirir mi?

Evet. Zincir, kanca, fren, limit switch, motor, redüktör, elektrik bağlantıları ve diğer bileşenler üretici talimatlarına ve ilgili kontrol gerekliliklerine göre düzenli olarak kontrol edilmelidir.

Elektrikli zincirli vinç nasıl seçilir?

Kapasite, kaldırma yüksekliği, kullanım sıklığı, çalışma sınıfı, kaldırma hızı, montaj şekli, çalışma ortamı ve kumanda gereksinimleri birlikte değerlendirilerek seçilmelidir.

Elektrikli Zincirli Vinç İçin Aşan Vinç ile İletişime Geçin

Doğru elektrikli zincirli vinç, yalnızca kaldırılacak yükün ağırlığına göre seçilmez. Kapasiteyle birlikte kaldırma yüksekliği, çalışma sıklığı, çalışma sınıfı, hız, montaj şekli ve çalışma ortamı da değerlendirilmelidir.

Aşan Vinç, projenizin teknik gereksinimlerini analiz ederek uygulamanıza uygun elektrikli zincirli vinç ve kaldırma sistemi çözümünün belirlenmesine yardımcı olur.

Elektrikli zincirli vinç ihtiyacınız için Aşan Vinç ile iletişime geçin ve projenize uygun çözümü birlikte belirleyelim.
