Pergel Vinç

    Pergel Vinç Nedir?

    Pergel vinçler, yükleri kaldırmak, taşımak ve indirmek için kullanılan mekanik cihazlardır. Genellikle inşaat, liman, madencilik, depolama tesisleri ve diğer endüstriyel alanlarda yaygın olarak kullanılırlar.

    Pergel vinç, standart olarak 0,5 ton ile 20 ton arasında FEM ve DIN normlarına uygun olarak yerli ve ithal ekipmanlarla, halatlı veya zincirli kaldırma grupları ile tek hızlı, çift hızlı ya da kademeli hızlı olarak üretilmektedir.

    Pergel Vinç

    Yükseklik ve alanın sınırlı olduğu yerlerde açık veya kapalı alanlarda kullanılabilen pergel vinç, 360°’ye kadar dönme açısına sahiptir. Müşteri talebine istinaden elektrikli veya manuel döndürmeli olarak üretilebilir. Pergel vinçler ekonomik bir çözüm olarak oldukça sık tercih edilmektedir.

    Pergel vinçlerimiz, standart olarak kontrol tipi pendant buton kumandalıdır. Firmaların talebine göre uzaktan kumandalı olarakta üretimi yapılabilmektedir. Çalışma ortamının koşullarına göre kolon tip veya askı/duvar tip pergel vinçlerimiz sık tercih edilmektedir.

    Pergel vinç özelikle imalat hollerinde makina üzerine yük alma, boşaltma uygulamalarında, tavan vinci yapılamayan alanlarda kullanılan, ayaklı veya duvara monte edilebilen, istenilen açıda hareket ettirilebilen vinçlerdir.

    Aşan Vinç; standart kapasiteli pergel vinç imalatlarının haricinde otomasyonlu, özel imalat ve özel kapasiteli proses tip pergel vinç uygulamalarında da ekonomik çözümler sunmaktadır.

    Pergel Vinçler Nasıl Yapılır?

    Pergel vinç yapımına öncelikle vincin kullanılacağı tesisin veya alanın projesi, ölçüleri ve kullanıcı talepleri doğrultusunda yapılacak olan çizimler ile başlanır. Pergel vinç, çelik konstrüksiyon köprüleri L/300 sehim oranına sahip olacak şekilde tasarımı ve imalatı yapılmaktadır.

    Pergel vinci talep eden işletmenin çalışma şartları doğrultusunda FEM/ISO değerleri belirlenip, yapılan tasarımlar buna göre imal edilmektedir. Kullanıcı talepleri, proje ve ölçü bilgilerinin alınması ile Aşan Vinç uzmanlığında yapılan ölçümler neticesinde, pergel vinç imal edildikten sonra, uzman ekibimiz tarafından yerine montajlanır.

    Pergel Vinçler Nasıl Çalışır?

    Manuel pergel vinçler; şase, halat, ırgat, taban yataklaması ve çevirme kolundan oluşur. Otomatik pergel vinçler; şase, halat, tahrik grubu, taban yataklaması ve kaldırma makinesinden oluşur.

    Manuel veya otomatik pergel vinçler yardımıyla, yük bulunduğu noktadan yukarıya kaldırılarak, pergel vincin bulunduğu noktaya getirilir ve istenilen noktaya taşınır. Pergel vinçlerde ileri / geri hareket ve açısal hareket vardır.

    Pergel vinçler, dönen bir kol ve kaldırma sistemiyle çalışırlar. Ana bileşenleri şunlardır:

    • Direk: Yüksek bir direğe monte edilen ana yapıdır. Direğin sağlamlığı ve stabilitesi, vinç performansını etkileyen önemli bir faktördür.
    • Kol (Pergele): Direğe bağlı olan ve yükü taşımak için dönebilen bir kol veya kiriştir. Kollar genellikle hidrolik silindirler veya dişli sistemleri aracılığıyla hareket ettirilir.
    • Yük Taşıma Mekanizması: Kaldırma kabiliyetine sahip bir kaldırma makarası, kablo veya zincir sistemleriyle donatılmıştır. Bu mekanizma, yükleri güvenli bir şekilde kaldırmak ve indirmek için kullanılır.
    • Döner Mekanizma: Pergel vinçlerin dönebilmesini sağlayan mekanizmadır. Bu mekanizma, genellikle motorlu tahrik sistemleri veya hidrolik güç kullanılarak çalışır.

    Pergel Vinç Özellikleri

    • 0,5 ton ile 20 ton arasında kaldırma kapasitesi ile birlikte FEM ve DIN normlarına uygundur
    • Kullanıcı isteklerine göre çok sayıda vinç kolu tasarımı yapılabilir
    • Halatlı veya zincirli kaldırma grupları ile tek hızlı, çift hızlı ya da kademeli hızlı olarak üretilebilir
    • Kelepçe bağlantısı (pergel vinç montajından sonra döndürme sınırlayıcı özellik)
    • 360°’ye kadar dönme açısına sahiptir
    • Elektrik veya manul olarak üretilebilir
    • Uzaktan kumandalı özelliği ile üretilebilir
    • İstenilen yük taşıma kapasitesine göre üretim
    • Geri kaydırma emniyet kilidi mevcuttur.

    Pergel Vinç

    Pergel vinç tasarımı, projelendirmesi, üretimi ve satış sonrası hizmetleri firmamıza aittir. Genellikle yüklerin bulunduğu noktalara yerleştirilirler. Çalışma prensibine göre manuel ve otomatik olarak imal edilir. İstenilen yük taşıma kapasitesine ve kol açıklığına göre tasarlanıp imal edilir. Pergel vinç taban yatağı ile birlikte zemine monte edilir.

    Pergel Vinç Kurulumu

    Bir pergel vincin takılması tipik olarak birkaç adımı içerir. İşte sürecin genel bir taslağı:

    1. Gereksinimleri değerlendirin: Pergel vinciniz için gereken kaldırma kapasitesini, erişimi ve yüksekliği belirleyin. Yük türü, kullanılabilir alan ve özel gereksinimler gibi faktörleri göz önünde bulundurun.

    2. Profesyonelleri dahil edin: Yapı mühendisleri ve Aşan Vinç gibi profesyonelleri dahil etmek önemlidir. Sahayı değerlendirebilir, uzman tavsiyesi verebilir ve ihtiyaçlarınızı karşılayan bir pergel vinç sistemi tasarlayabilirler.

    3. Gerekli izinleri alın: Yerel düzenlemeleri kontrol edin ve pergel vinç kurulumu için gerekli tüm izinleri veya onayları alın. Güvenlik standartlarına ve bina kodlarına uygunluk esastır.

    4. Sahayı hazırlayın: Pergel vincin kurulacağı alanı boşaltın, hareket etmesi ve çalışması için yeterli alan olmasını sağlayın. Zeminin veya temelin vincin ağırlığını taşıyabileceğini doğrulayın.

    5. Destekleyici yapı kurun: Pergel vinciniz bağımsız bir destek yapısı gerektiriyorsa, destek sütununu veya direği dikmek için üreticinin talimatlarını izleyin. Doğru hizalamayı sağlayın ve yapıyı mühendislik özelliklerine göre sabitleyin. Alternatif olarak, pergel vinci mevcut bir yapıya takıyorsanız, yapısal olarak sağlam olduğundan ve vinci destekleyebildiğinden emin olun.

    6. Vinci monte edin: Pergel vinç bileşenlerini monte etmek için üreticinin talimatlarını izleyin. Bu tipik olarak kaldırma kolunun, döndürme mekanizmasının, kaldırma düzeneğinin ve diğer ilgili parçaların takılmasını içerir. Doğru kurulumu sağlamak için uygun araç ve gereçler kullanın.

    7. Elektrik ve mekanik bağlantılar: Pergel vincin çalışması için gerekli elektrik kablolarını ve kontrolleri bağlayın. Güvenli elektrik bağlantıları sağlamak için kalifiye elektrikçilerle koordinasyon sağlayın. Limit anahtarları veya güvenlik cihazları gibi işlevsellik için gereken tüm mekanik bileşenleri kurun.

    8. Yük testi ve incelemeleri yapın: Pergel vinç monte edildikten sonra, sorunsuz ve güvenli bir şekilde çalıştığından emin olmak için yük testi yapın. Kontrol etmek için kapsamlı denetimler gerçekleştirin

    Vinç hizmete alınmadan önce ele alınması gereken herhangi bir kusur veya sorun olup olmadığını kontrol edin.

    9. Eğitim ve sertifikalandırma: Pergel vinci çalıştıracak personeli, kontrollerini, güvenlik özelliklerini ve çalıştırma prosedürlerini anlamalarını sağlayarak eğitin. Varsa, vinç operatörleri için gerekli tüm sertifikaları veya lisansları alın.

    Bir pergel vinç kurmanın, uzmanlık ve güvenlik standartlarına bağlılık gerektiren karmaşık bir görev olduğunu unutmamak önemlidir. Bu nedenle, özel gereksinimlerinize göre kurulum sürecinde size rehberlik edebilecek profesyonellere veya pergel vinç üreticilerine danışmanız önerilir.

    Pergel Vinç Çeşitleri

    Sorunsuz bir kullanıcı deneyimi için tasarlanan pergel vinç, çok yönlü ve dayanıklıdır ve neredeyse her türlü iş istasyonuna hizmet edecek yapıdadır. Temel olarak pergel vinçler üçe ayrılır;

    1. Sütunlu pergel vinçler
    2. Duvara monte pergel vinçler
    3. Konsol tip pergel vinçler.

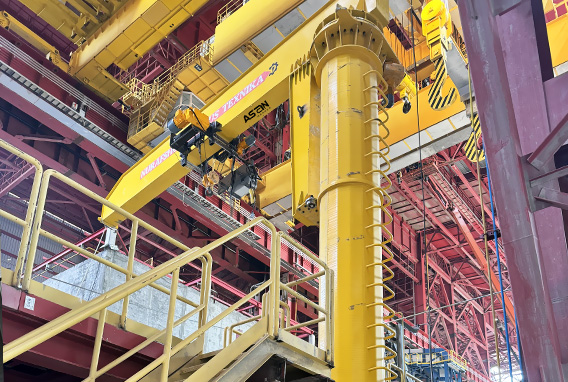

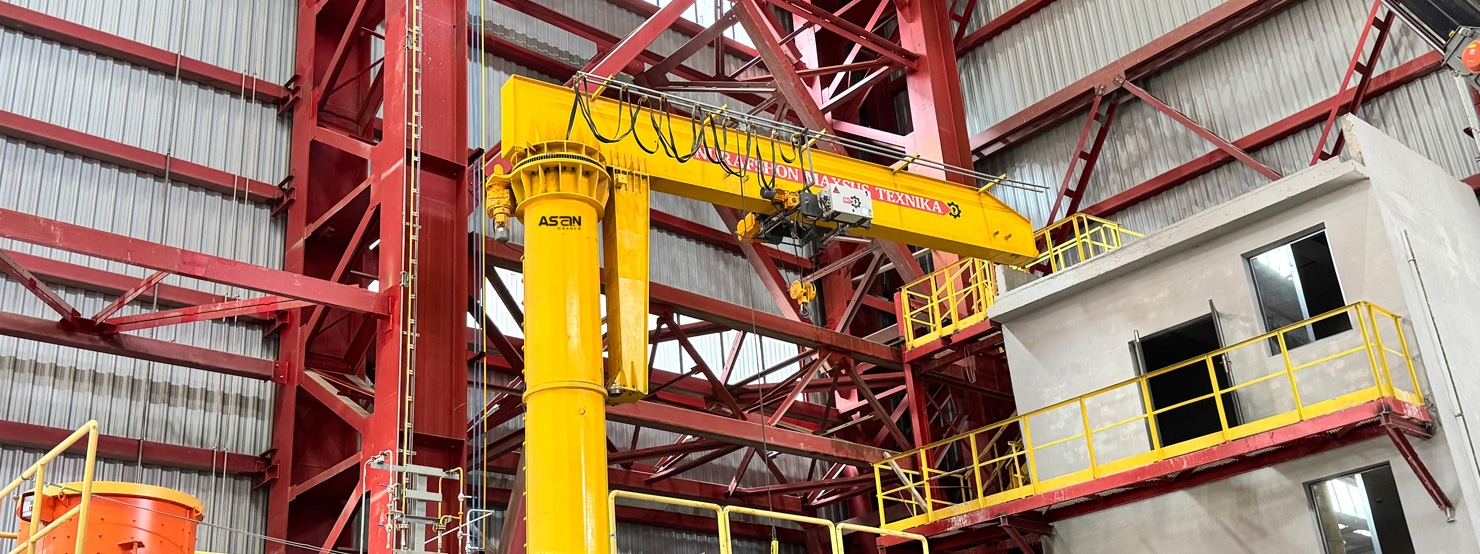

    1. Kolonlu (Sütunlu) Pergel Vinçler

    Kolonlu pergel vinçler kaldırma ünitesi ana kol üzerinde ileri ve geri, aynı zamanda sağa ve sola dönme hareketi ile taşıma işlemlerini gerçekleştirir ve iki farklı hız modunda çalışabilir.

    Genel olarak kullanılan, normal hız modudur ve birçok uygulama için kullanmaya uygundur. Seçenek olarak hassas kaldırma ve taşıma işlemleri için yavaş modunda da çalışabilmektedir. Sütunlu pergel vinçler; mekanik üretim atölyelerinde, ürün montaj hattında, depo ve kargo sahalarında yaygın olarak kullanılmaktadır. Kontrolü manuel kumanda veya uzaktan kumanda ile yapılabilmektedir.

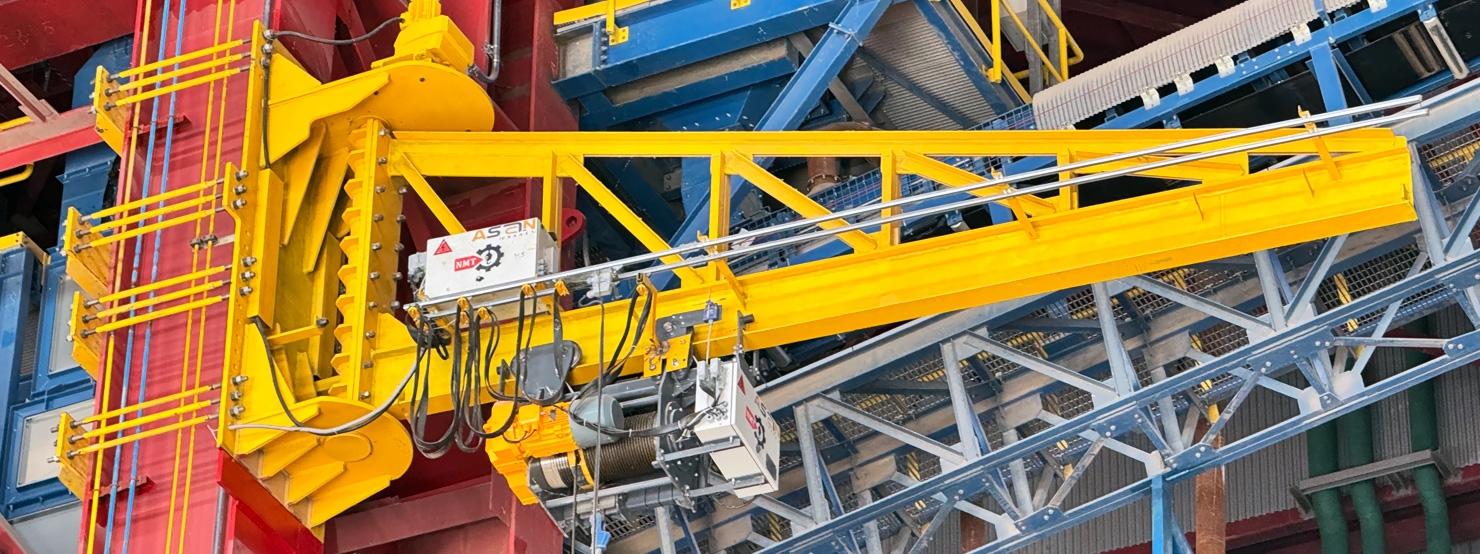

    2. Duvara Monte Pergel Vinçler

    Duvar vinci, duvar pergeli gibi farklı isimlerle de adlandırılır. Bir kolona, direğe veya duvara montajlandıktan sonra 180° dönüş açısıyla kaldırma ve taşıma gerçekleştiren vinçlerdir. Genellikle fabrikalarda, limanlarda, gümrükte, atölyelerde, montaj bakım tesislerinde kullanılmaktadır.

    Duvara monteli pergel vinç zincirli vinç, halatlı vinç gibi başka ekipmanlarla birlikte de kullanılabilir. Böylece daha işlevsel hale getirilebilir. Dar alanlara uygun kullanımı sayesinde duvara monte pergel vinçler, yer tasarrufu sağlar. Büyük kaldırma ekipmanlarına yardımcı olarak da kullanılmaktadır.

    Duvara monteli pergel vinçler, müşterilerin ihtiyacı ve kullanılacağı alanın özellikleri göz önüne alınarak Aşan Vinç tarafından özel üretim yapılabilmekte, çeşitli donanımlarla zenginleştirilebilmektedir. Pergel vinçlerde halatlı kaldırma makineleri ve zincirli kaldırma makine seçenekleri mevcuttur.

    3. Konsol Tip Pergel Vinç

    Pergel Vinç Fiyatları

    Pergel vinçler, kol uzunluğu, kaldırma kapasitesi, dönüş açısı, hızı ve dönüş tipi (motorlu, manuel) pergel vinç fiyatlarını belirleyen başlıca özelliklerdir. Pergel vinç fiyatı öğrenmek için sitemiz anasayfasında bulunan “Teklif Al”, “Bize Ulaşın” veya “Whatsapp” butonlarına tıklayarak Aşan Vinç ile iletişime geçebilir veya telefon ile, satış birimimizden bilgi/teklif alabilirsiniz.

    Pergel Vinç Kullanım Alanları

    Pergel vinç alanın sınırlı olduğu yerlerde, 360°’ye kadar dönme açısına sahip özelliği ile bir çok alanda kullanılabilir. Pergel vinçler tekstil üretimi, inşaat, inşaat malzemesi üretimi, mermer üretimi, çelik üretimi, makine üretimi, depolama işlemleri, tesislerde dalgıç pompaları, dalgıç mikserleri ve sepet ızgara gibi ekipmanları kaldırmak için kullanılır.

    Pergel Vinç Transferi

    Pergel vinçler üretim aşamaları tamamlandıktan sonra transferi gerçekleştirecek olan tıra yüklemesi yapılır. 12 metre uzunluğu ve 2,5 metre genişliği aşan yüklerde uzatmalı dorseye sahip olan tırlar ve/veya lowbed tipi araçlar ile özel yol izni alınarak taşınır.

    Kullanılacak tesiste mobil vinç ve hiyap vinçler yardımıyla indirilir. Aşan Vinç’in uzman teknik ekibi, pergel vincin kullanılacağı alanda, vinci yerleştirir. Bu işlem sırasında İSG önlemleri Aşan Vinç ve müşteri yetkilileri tarafından detaylı bir şekilde takip edilir.

    Pergel Vinç Kullanma Talimatı

    Kullanım öncesinde yapılacak kontroller;

    1. Vincin bağlantıları
    2. Halatların veya zincirlerin sağlam olup olmadığı
    3. Halat veya zincir ile kanca bağlantısı
    4. Halatın tambur yataklarına oturup oturmadığı.

    Pergel vinci boşta çalıştırmak suretiyle normal çalışıp çalışmadığını izleyiniz;

    1. Vinç kancasının, kaldırılacak yükün tam ortasında olmasına dikkat edilmelidir.
    2. Vince kapasitesinden fazla yük yüklenmemelidir.
    3. Kancanın, kaldırılacak yüke iyi bağlanmış olmasına dikkat edilmelidir.
    4. Yükü 5-10 cm kaldırarak bekletip frenlerin tutup tutmadığı kontrol edilmelidir.
    5. Yükü kaldırma veya indirme sırasında vinci olumsuz etkileyecek sert hareket ve manevralar yapılmamalıdır.
    6. Hiçbir zaman kaldırılan veya indirilen yükün altında durulmamalıdır.
    7. Kaldırılan yük uzun süre askıda tutulmamalıdır.
    8. Vincin herhangi bir arızası durumunda kullanmaya devam etmemeli ve ilgililere bilgi verilmelidir.
    9. Periyodik bakım ve kontrol çalışmaları süresi içinde yapılmış olmalıdır.
    10. Toz bulunmayan ortamlarda halatın yağlı olmasını sağlayınız
    11. Halata hiçbir zaman çıplak elle müdahalede bulunulmamalıdır.
    12. Çalışma alanları içerisine başkalarının girmesine izin verilmemelidir.
    13. Pergel vinci kullanan kişinin çelik burun ve tabanlı iş ayakkabısı giymesine özen gösterilmelidir.
