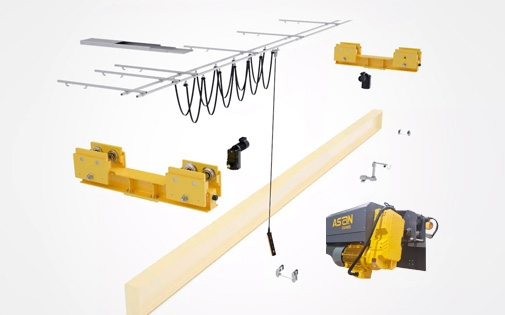

Vinç Kiti Nedir? Köprülü ve Portal Vinç Kitleri

Vinç kiti, bir köprülü vinç, portal vinç veya benzeri endüstriyel kaldırma sisteminin oluşturulmasında ihtiyaç duyulan temel mekanik, elektriksel ve kontrol bileşenlerinin birbiriyle uyumlu şekilde tasarlanıp tedarik edildiği komple bir sistem çözümüdür.

Aşan Vinç tarafından sunulan vinç kiti çözümleri, özellikle kendi çelik konstrüksiyonunu üretmek isteyen vinç imalatçıları, çelik konstrüksiyon firmaları ve sistem entegratörleri için pratik bir çözüm sağlar. Vinç kitinin kapsamı proje ihtiyaçlarına göre belirlenirken; kaldırma grubu, yürüyüş başlıkları, elektrik panosu, kumanda sistemleri ve kablo taşıma ekipmanları gibi temel bileşenler bir bütün olarak ele alınır.

Bu yaklaşım sayesinde üretici veya uygulayıcı firma, vinç köprüsünün çelik konstrüksiyonunu kendi bünyesinde hazırlarken kritik mekanik ve elektrik ekipmanlarını uyumlu bir sistem halinde tedarik edebilir.

Vinç Kiti Ne İşe Yarar?

Vinç kitinin temel amacı, bir kaldırma sisteminin ihtiyaç duyduğu ana ekipmanları uyumlu, mühendisliği yapılmış ve montaja hazır bir paket halinde sunmaktır.

Geleneksel bir vinç üretiminde kaldırma grubu, yürüyüş mekanizmaları, elektrik panosu, kumanda sistemi ve diğer ekipmanların farklı tedarikçilerden ayrı ayrı seçilmesi gerekebilir. Bu durum ekipmanların teknik uyumluluğu, teslimat süreleri, montaj koordinasyonu ve devreye alma aşamalarında ilave iş yükü oluşturabilir.

Vinç kiti yaklaşımında ise bu bileşenler proje gereksinimleri doğrultusunda birlikte değerlendirilir.

Böylece:

Ekipmanlar arasında teknik uyumluluk sağlanır.
Tedarik ve proje koordinasyonu kolaylaşır.
Montaj süreci daha kontrollü yürütülebilir.
Çelik konstrüksiyon üreticisinin iş yükü azalır.
Farklı tedarikçiler arasındaki koordinasyon ihtiyacı düşer.
Yedek parça ve teknik destek süreçleri daha kolay yönetilebilir.

Özellikle seri üretim yapan veya farklı projeler için vinç imal eden firmalar açısından vinç kiti, standartlaştırılmış ve ölçeklenebilir bir mühendislik çözümü oluşturabilir.

Vinç Kiti Hangi Bileşenlerden Oluşur?

Vinç kitinin içeriği, kullanılacağı vinç tipi, kapasite, açıklık, kaldırma yüksekliği, çalışma sınıfı ve kullanım ortamına göre değişebilir.

Aşan Vinç tarafından proje kapsamında sunulabilecek başlıca bileşenler şunlardır:

Kaldırma Grubu

Kaldırma grubu, vinç kitinin en önemli mekanik bileşenlerinden biridir.

Uygulamaya göre kaldırma grubu içerisinde:

Elektrik motoru
Redüktör
Tambur
Çelik halat
Kanca bloğu
Fren sistemi
Halat makaraları
Limit ve güvenlik ekipmanları

gibi bileşenler bulunabilir.

Kaldırma grubunun seçimi yalnızca vinç kapasitesine göre yapılmaz. Kaldırma yüksekliği, kaldırma hızı, çalışma sıklığı ve yük spektrumu gibi parametreler de dikkate alınır.

Kiriş Başlıkları ve Yürüyüş Sistemi

Vinç kiti içerisinde yer alan kiriş başlıkları (end carriage/end trucks), vinç köprüsünün raylar üzerinde hareket etmesini sağlar.

Bu sistem genel olarak:

Yürüyüş motorları
Redüktörler
Tekerlekler
Aks ve bağlantı elemanları
Tamponlar
Mekanik bağlantılar

gibi bileşenlerden oluşur.

Kiriş başlıklarının ölçüleri ve yürüyüş motorlarının özellikleri; vinç kapasitesi, toplam köprü ağırlığı, vinç açıklığı, ray sistemi ve gerekli yürüyüş hızına göre belirlenir.

Elektrik Panosu

Vinç kitinin elektrik sistemi, kaldırma ve yürüyüş hareketlerinin güvenli ve kontrollü şekilde gerçekleştirilmesini sağlar.

Elektrik panosu uygulamaya göre:

Motor sürücüleri
Kontaktör ve koruma ekipmanları
PLC
Röleler
Sigortalar
Güç kaynakları
Güvenlik devreleri
Kumanda bileşenleri

içerebilir.

Projenin otomasyon seviyesine göre elektrik sistemi daha gelişmiş kontrol ve izleme fonksiyonlarıyla da yapılandırılabilir.

Kablo Taşıma ve Enerji Besleme Sistemi

Vinç hareketleri sırasında enerji ve kontrol sinyallerinin güvenli şekilde taşınması için uygun kablo taşıma sistemi gerekir.

Projeye göre:

Festoon sistemi
Kablo arabaları
Kablo taşıma ekipmanları
Enerji besleme hatları
İletken bara sistemleri

gibi çözümler kullanılabilir.

Bu ekipmanların seçimi, vinç hareket mesafesi, çalışma ortamı, kablo tipi ve projenin elektrik altyapısına göre yapılır.

Kumanda Sistemi

Vinç kiti, kullanım ihtiyacına göre farklı kumanda seçenekleriyle yapılandırılabilir.

Bunlar arasında:

Pendant kumanda
Radyo uzaktan kumanda
Kabin kumandası
PLC tabanlı kontrol
Yarı otomatik kontrol
Otomatik kontrol sistemleri

yer alabilir.

Kumanda sisteminin seçimi, operatörün çalışma konumu, görüş şartları, üretim süreci ve otomasyon gereksinimleri dikkate alınarak yapılmalıdır.

Limit Switch ve Güvenlik Sistemleri

Vinç kitinin güvenlik mimarisi, projenin teknik şartlarına ve uygulanabilir standartlara göre oluşturulur.

Uygulamaya bağlı olarak:

Üst-alt kaldırma limitleri
Yürüyüş limitleri
Acil durdurma
Aşırı yük koruması
Sınırlandırma sistemleri
Çarpışma önleme sistemleri
Sesli ve görsel uyarılar
Güvenlik röleleri

gibi ekipman ve fonksiyonlar kullanılabilir.

Vinç Kiti Hangi Vinçlerde Kullanılır?

Vinç kitleri farklı kaldırma sistemi konfigürasyonlarında kullanılabilir.

Köprülü Vinç Kiti

Köprülü vinç kiti, özellikle gezer köprülü vinç üretimi yapan firmalar için geliştirilmiş komple ekipman çözümüdür.

Çelik köprü konstrüksiyonu müşteri tarafından üretilebilir; kaldırma grubu, kiriş başlıkları, yürüyüş sistemleri ve elektrik ekipmanları ise proje kapsamında hazır kit olarak tedarik edilebilir.

Bu yöntem, özellikle çelik konstrüksiyon üretim kabiliyetine sahip firmalar için avantaj sağlar.

Portal Vinç Kiti

Portal vinçlerde köprü konstrüksiyonunun yanı sıra ayaklar ve yürüyüş sistemleri de bulunur.

Portal vinç kiti, projenin tasarımına bağlı olarak kaldırma ve yürüyüş ekipmanlarının uyumlu şekilde bir araya getirilmesini sağlayabilir.

Özellikle açık saha, fabrika bahçesi, ağır imalat alanları ve malzeme stok sahalarında kullanılan portal vinçlerde proje koşulları dikkate alınarak özel kit çözümleri geliştirilebilir.

Monoray Vinç ve Kaldırma Sistemleri

Monoray uygulamalarında kaldırma grubu ve yürüyüş mekanizması, belirli bir hat üzerinde hareket edecek şekilde yapılandırılır.

Üretim hatları, montaj alanları ve belirli güzergâhlarda yük taşıma gerektiren uygulamalarda uygun bir vinç kiti çözümü oluşturulabilir.

Vinç Kiti Kullanmanın Avantajları

Vinç kiti kullanımı, özellikle vinç üreticileri ve sistem entegratörleri açısından önemli operasyonel avantajlar sağlayabilir.

1. Uyumlu Ekipmanlar

Kit içerisindeki bileşenler proje gereksinimleri doğrultusunda birlikte seçildiğinden, farklı ekipmanların bir araya getirilmesinden kaynaklanabilecek uyumluluk problemleri azaltılabilir.

2. Daha Kolay Montaj

Ekipmanların bir sistem olarak planlanması, montaj sürecinin daha kontrollü ilerlemesine yardımcı olur.

Çelik konstrüksiyon hazırlandıktan sonra kit bileşenlerinin montajı ve elektrik bağlantıları proje planına göre gerçekleştirilebilir.

3. Tedarik Sürecinin Kolaylaşması

Kaldırma grubu, yürüyüş başlıkları, elektrik sistemi ve kumanda ekipmanlarının tek bir proje kapsamında tedarik edilmesi, satın alma ve lojistik süreçlerini kolaylaştırabilir.

4. Proje Süresinin Kısalması

Hazır ve mühendisliği yapılmış bir ekipman paketi, proje içerisinde farklı bileşenlerin ayrı ayrı araştırılması ve uyumluluk kontrollerinin yapılması için gereken zamanı azaltabilir.

5. Mühendislik Desteği

Vinç kitinde yalnızca ekipman tedariki değil, doğru bileşenlerin doğru uygulama için seçilmesi de önemlidir.

Kapasite, çalışma sınıfı, kaldırma yüksekliği, açıklık, hızlar ve kullanım ortamı gibi veriler üzerinden yapılan mühendislik değerlendirmesi, sistemin doğru yapılandırılmasına yardımcı olur.

6. Bakım ve Yedek Parça Yönetimi

Standartlaştırılmış bileşenlerin kullanılması, ilerleyen dönemlerde bakım ve yedek parça süreçlerinin daha kolay yönetilmesini sağlayabilir.

Vinç Kiti Seçerken Nelere Dikkat Edilmeli?

Doğru vinç kiti seçimi yalnızca kapasiteye göre yapılmamalıdır.

Kaldırma Kapasitesi

İlk belirlenmesi gereken değer, vinç tarafından kaldırılacak maksimum yüktür.

Örneğin 5 tonluk bir vinç ile 20 tonluk bir vincin kaldırma grubu, motor gücü, fren sistemi ve yapısal gereksinimleri aynı değildir.

Kaldırma Yüksekliği

Kancanın ihtiyaç duyduğu maksimum kaldırma yüksekliği, kaldırma grubunun ve halat sisteminin seçiminde önemlidir.

Vinç Açıklığı

Vinç açıklığı, kiriş başlıklarının ve yürüyüş sisteminin boyutlandırılması açısından önemli bir parametredir.

Açıklık arttıkça köprü konstrüksiyonu, tekerlek yükleri ve yürüyüş sistemi üzerindeki mühendislik gereksinimleri de değişebilir.

Çalışma Sınıfı ve Kullanım Sıklığı

Vinç gün içerisinde kaç saat çalışacak?

Günde kaç kaldırma çevrimi gerçekleştirecek?

Yıl boyunca kaç gün kullanılacak?

Bu soruların cevapları, kaldırma grubu ve yürüyüş mekanizmasının seçiminde önemlidir.

Düşük sıklıkta çalışan bir bakım vinci ile üretim hattında sürekli çalışan bir proses vincinin aynı ekipmanlarla tasarlanması doğru olmayabilir.

Çalışma Ortamı

Vinç kiti seçilirken ortam koşulları da değerlendirilmelidir.

Örneğin:

Açık veya kapalı alan
Yüksek sıcaklık
Toz
Nem
Kimyasal ortam
Korozyon
Düşük sıcaklık
Patlayıcı ortam
gibi koşullar ekipman seçimlerini etkileyebilir.

Elektrik ve Otomasyon Gereksinimleri

Manuel kumanda yeterli olabilirken bazı üretim tesislerinde PLC, uzaktan kumanda, inverter, otomatik pozisyonlama veya başka otomasyon fonksiyonlarına ihtiyaç duyulabilir.

Bu nedenle elektrik sisteminin yalnızca mevcut ihtiyaca değil, mümkünse gelecekteki kullanım senaryolarına göre de değerlendirilmesi faydalıdır.

Vinç Kiti Fiyatları Nasıl Belirlenir?

Vinç kiti fiyatı, tek bir sabit rakamla belirlenemez. Her proje için teknik özelliklere göre hesaplama yapılması gerekir.

Fiyatı etkileyen başlıca faktörler:

Kaldırma kapasitesi
Kaldırma yüksekliği
Vinç açıklığı
Çalışma sınıfı
Kaldırma hızı
Köprü yürüyüş hızı
Kaldırma grubu tipi
Kiriş başlıklarının özellikleri
Motor ve redüktör seçimi
Elektrik panosu
İnverter/VFD kullanımı
Kumanda sistemi
Festoon veya enerji besleme sistemi
Güvenlik ekipmanları
Otomasyon seviyesi
Çalışma ortamı
Özel mühendislik gereksinimleri

Bu nedenle internette görülen genel bir “vinç kiti fiyatı”, teknik şartname bilinmeden gerçek proje maliyetini göstermeyebilir.

Aşan Vinç, proje bilgilerini değerlendirerek ihtiyaç duyulan ekipmanları belirler ve buna göre teknik ve ticari teklif hazırlar.

Vinç Kiti ile Komple Vinç Arasındaki Fark Nedir?

Vinç kiti ile komple vinç arasındaki temel fark, tedarik kapsamıdır.

Komple bir vinç sisteminde çelik köprü veya portal konstrüksiyonu dahil olmak üzere tüm sistem üretici tarafından hazırlanabilir.

Vinç kitinde ise müşterinin veya iş ortağının kendi çelik konstrüksiyonunu üretmesine imkân tanıyan bir ekipman paketi oluşturulur.

Örneğin bir çelik konstrüksiyon firması, kendi köprü kirişini üretirken Aşan Vinç'ten:

Kaldırma grubunu
Kiriş başlıklarını
Yürüyüş motorlarını
Elektrik panosunu
Kumanda sistemini
Enerji besleme ekipmanlarını
Güvenlik ekipmanlarını

tedarik edebilir.

Bu model, özellikle vinç üreticileri, çelik konstrüksiyon firmaları ve sistem entegratörleri için esnek bir çözüm sunar.

Vinç Kiti Hangi Sektörlerde Kullanılır?

Vinç kitleri farklı endüstriyel alanlarda kullanılabilir.

Başlıca uygulamalar:

Çelik konstrüksiyon ve imalat atölyeleri
Makine imalat tesisleri
Otomotiv fabrikaları
Demir-çelik tesisleri
Metal işleme ve döküm tesisleri
Tersaneler
Enerji santralleri
Depolar ve lojistik tesisleri
Ağır makine üretim tesisleri
Bakım ve montaj tesisleri
Endüstriyel üretim hatları

Uygulamanın niteliğine göre standart veya özel mühendislik gerektiren vinç kiti çözümleri oluşturulabilir.

Vinç Kiti Üreticisi Seçerken Nelere Dikkat Edilmeli?

Bir vinç kiti üreticisi seçerken yalnızca ürün fiyatına bakmak yerine üreticinin mühendislik ve teknik destek kapasitesi de değerlendirilmelidir.

Özellikle şu konular önemlidir:

Üreticinin vinç sektöründeki deneyimi
Mühendislik ve tasarım kabiliyeti
Kaldırma ve yürüyüş sistemleri konusundaki uzmanlığı
Elektrik ve otomasyon altyapısı
Ürün kalite kontrol süreçleri
Uygun standartlara göre üretim
Teknik dokümantasyon
Yedek parça desteği
Satış sonrası servis
Proje bazlı özel çözüm geliştirebilme kapasitesi

Bir vinç kiti, birbirinden bağımsız parçaların bir araya getirilmesinden ibaret değildir. Kaldırma, yürüyüş, elektrik ve kontrol sistemlerinin bir bütün olarak çalışması gerekir.

Neden Aşan Vinç Vinç Kiti?

Aşan Vinç, endüstriyel kaldırma sistemleri alanındaki mühendislik deneyimini vinç kiti çözümlerine aktararak, farklı kapasite ve uygulamalar için proje bazlı sistemler sunmaktadır.

Aşan Vinç kitlerinin temel yaklaşımı, müşteriye yalnızca ayrı ayrı ekipmanlar sunmak yerine, birbiriyle uyumlu çalışan bir kaldırma sistemi paketi oluşturmaktır.

Proje kapsamında;

Kaldırma grubu
Kiriş başlıkları
Yürüyüş sistemleri
Elektrik panosu
Kumanda sistemleri
Enerji besleme ve kablo taşıma sistemleri
Güvenlik ve limit ekipmanları
gibi bileşenler ihtiyaca göre yapılandırılabilir.

Aşan Vinç'in mühendislik yaklaşımı sayesinde kitin kapasitesi, çalışma koşulları, vinç açıklığı, kaldırma yüksekliği, hızlar ve kontrol gereksinimleri proje özelinde değerlendirilir.

Bu sayede müşteriler, kendi çelik konstrüksiyonlarını üretirken kritik vinç ekipmanlarını tek bir mühendislik çözümü içerisinde tedarik edebilir.

Vinç Kiti Hakkında Sık Sorulan Sorular

Vinç kiti nedir?

Vinç kiti, bir köprülü, portal veya monoray vinç sisteminin oluşturulması için gerekli temel kaldırma, yürüyüş, elektrik ve kumanda ekipmanlarının proje gereksinimlerine göre bir araya getirildiği komple ekipman çözümüdür.

Vinç kitinde neler bulunur?

Vinç kitinin içeriği projeye göre değişir. Kaldırma grubu, kiriş başlıkları, yürüyüş motorları ve redüktörleri, elektrik panosu, kumanda sistemi, kablo taşıma ekipmanları, limit switch ve çeşitli güvenlik ekipmanları kit kapsamında yer alabilir.

Vinç kiti hangi vinçlerde kullanılır?

Vinç kitleri başta gezer köprülü vinç, portal vinç ve monoray kaldırma sistemleri olmak üzere farklı endüstriyel kaldırma uygulamalarında kullanılabilir.

Vinç kiti fiyatları ne kadar?

Vinç kiti için sabit bir fiyat bulunmaz. Kapasite, açıklık, kaldırma yüksekliği, çalışma sınıfı, kaldırma grubu, yürüyüş sistemi, elektrik ekipmanları, kumanda ve otomasyon seviyesi gibi birçok teknik parametre fiyatı belirler.

Vinç kiti almak mı, komple vinç almak mı daha avantajlı?

Bu, firmanın üretim altyapısına bağlıdır. Kendi çelik konstrüksiyonunu üretebilen firmalar için vinç kiti, kritik mekanik ve elektrik ekipmanlarını hazır bir sistem halinde tedarik etmek açısından avantajlı olabilir. Tüm sistemi tek bir üreticiden almak isteyen işletmeler için ise komple vinç çözümü daha uygun olabilir.

Vinç kitini müşteri kendi çelik konstrüksiyonuna monte edebilir mi?

Uygun proje ve teknik tasarım kapsamında, vinç kitinin müşterinin hazırladığı çelik konstrüksiyonla entegre edilmesi mümkündür. Ancak konstrüksiyonun kitin teknik gereksinimlerini karşılaması ve montajın uygun mühendislik kriterlerine göre gerçekleştirilmesi gerekir.

Aşan Vinç hangi vinç kitlerini üretiyor?

Aşan Vinç, proje gereksinimlerine göre köprülü vinç, portal vinç ve monoray sistemlerinde kullanılabilecek kaldırma, yürüyüş, elektrik ve kumanda ekipmanlarını içeren vinç kiti çözümleri sunmaktadır.

Vinç Kiti İçin Aşan Vinç ile İletişime Geçin

İhtiyacınız olan vinç kitinin doğru şekilde belirlenmesi için yalnızca kaldırma kapasitesinin bilinmesi yeterli değildir.

Kapasite, vinç açıklığı, kaldırma yüksekliği, çalışma sınıfı, kullanım sıklığı, çalışma ortamı, hızlar ve kumanda sistemi gibi teknik bilgiler değerlendirilmelidir.

Aşan Vinç, projenizin teknik gereksinimlerini analiz ederek uygun kaldırma grubu, yürüyüş sistemi, elektrik ve kumanda ekipmanlarından oluşan vinç kiti çözümünü belirler.

Vinç kiti projeniz için Aşan Vinç ile iletişime geçin ve projenize uygun teknik çözümü birlikte belirleyelim.
