Grue Portique

Qu'est-ce qu'une grue à portique?

La grue à portique est un type de grue qui est principalement préféré pour le transport de charges dans des zones ouvertes et fermées, où les poutres du pont sont fixées sur les pieds du portail et les pieds du portail se déplacent sur les rails de la passerelle fixés au sol avec le groupe de marche du pont.

Les charges volumineuses et lourdes peuvent être transportées plus confortablement et en toute sécurité avec nos systèmes de ponts roulants par rapport aux ponts roulants. Il réduit également l'espace inutilisé et offre une utilité optimale sur le terrain.

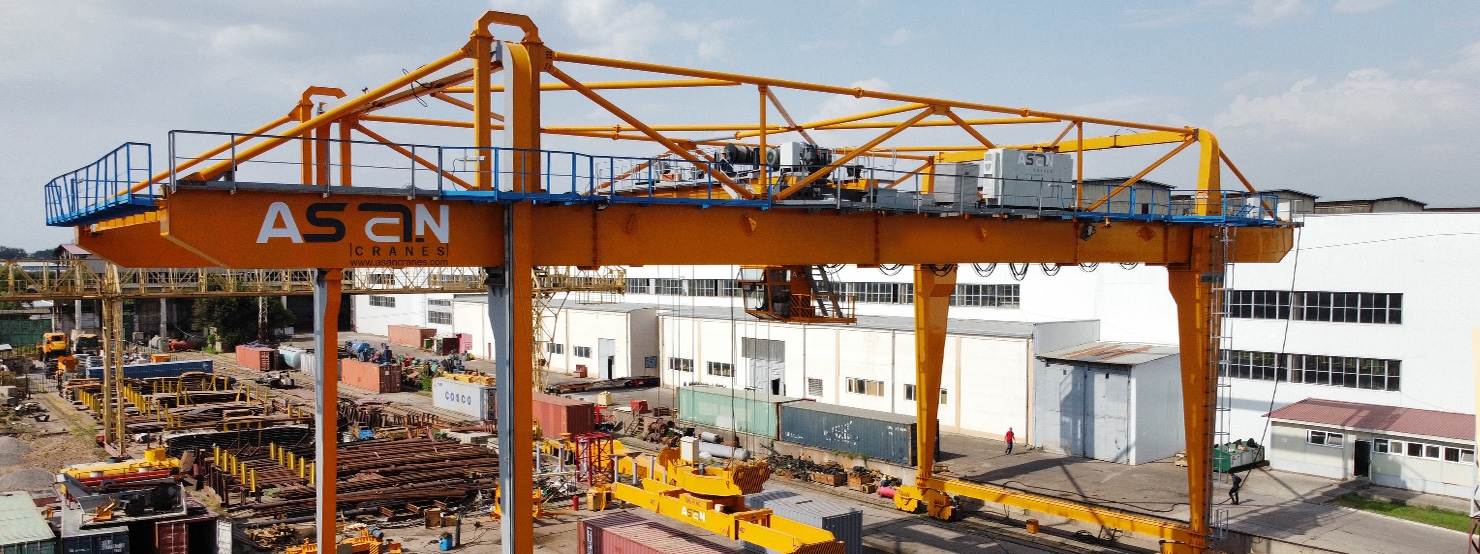

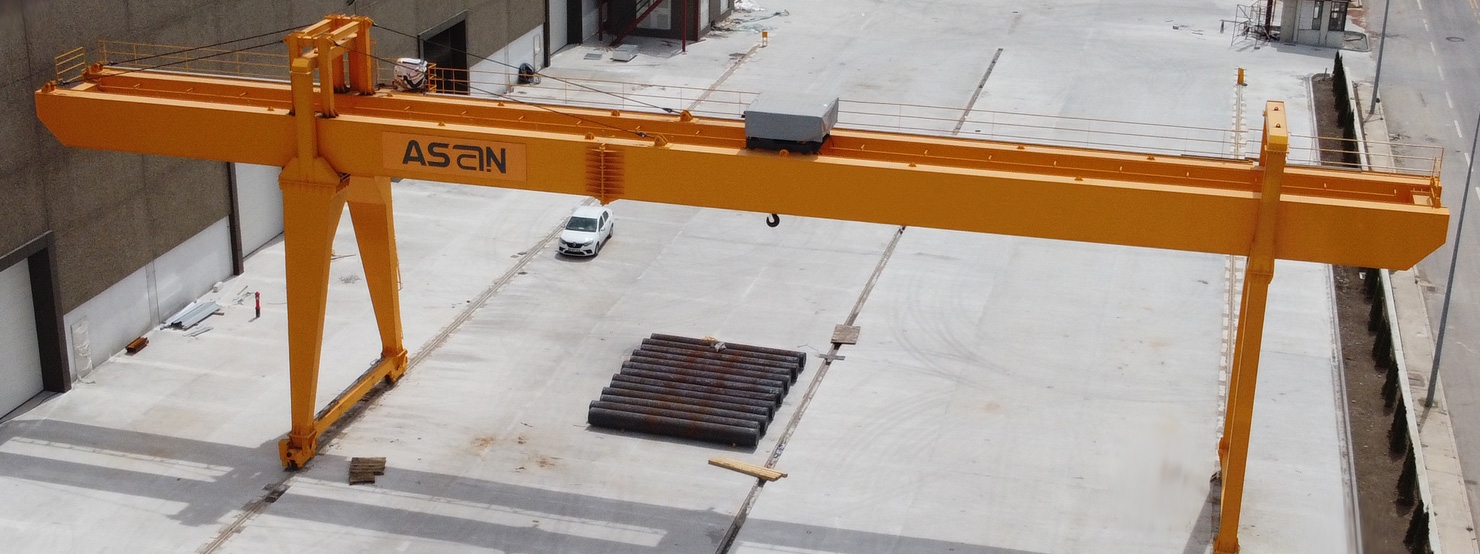

Grue Portique Turquie

Les grues à portique, qui peuvent se déplacer sans avoir besoin d'aucune structure de bâtiment, peuvent effectuer des opérations de levage indépendantes ou dépendantes, et offrent également divers avantages à l'utilisateur avec des options de poutre simple ou double et un système de portafo droite/gauche.

Les grues à portique Konecranes sont conçues pour être simples et conviviales. Avec leurs structures en acier spécialement conçues, ils sont idéaux pour différents types de bâtiments et d'espaces de travail, à l'intérieur comme à l'extérieur.

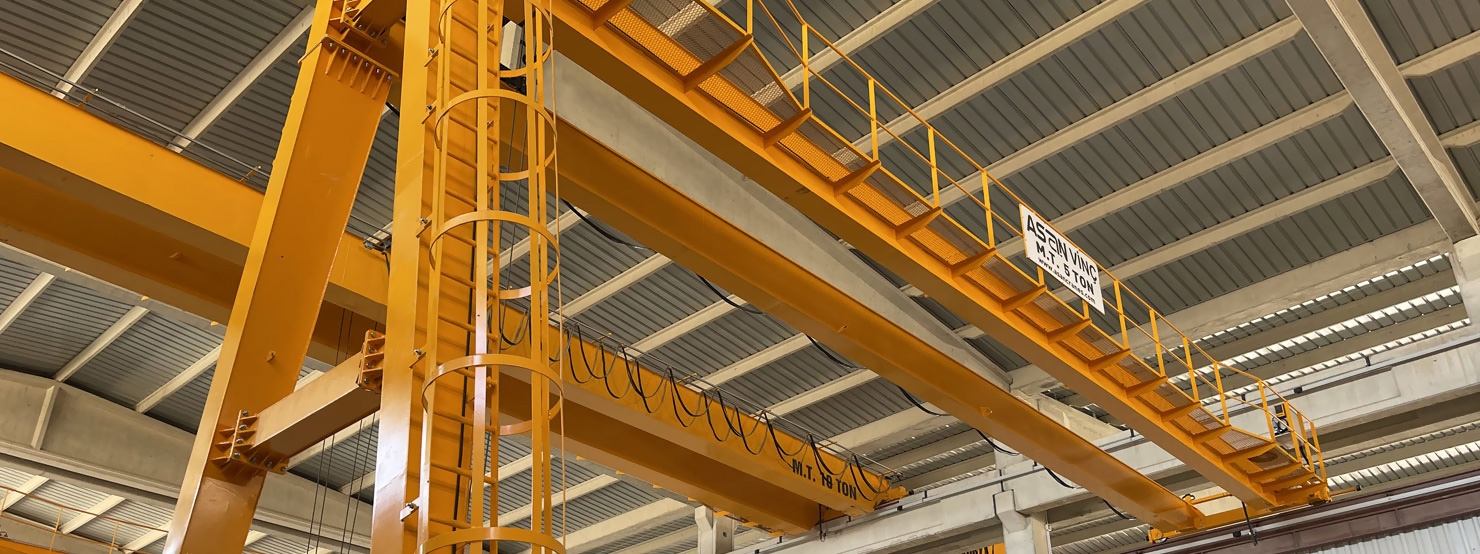

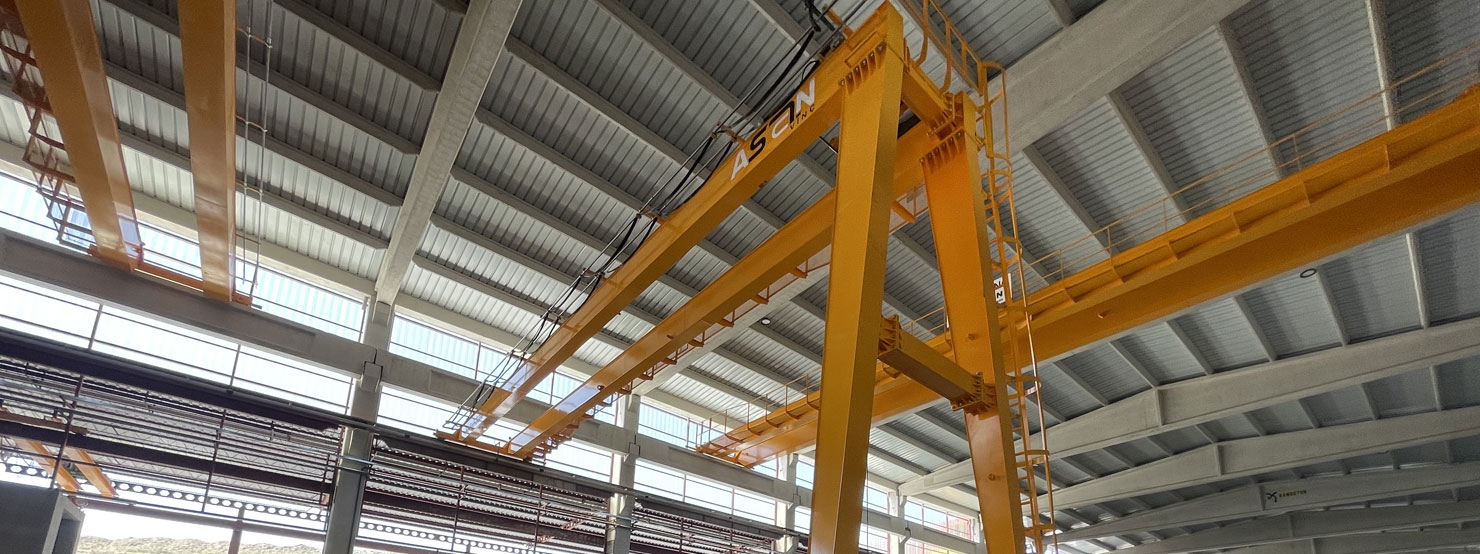

Qu'est-ce qu'une grue semi-portique?

Les grues qui se déplacent sur le rail de passerelle fixé au sol d'un côté et sur le rail de passerelle fixé sur le bâtiment de l'autre côté sont appelées grues semi-portiques.

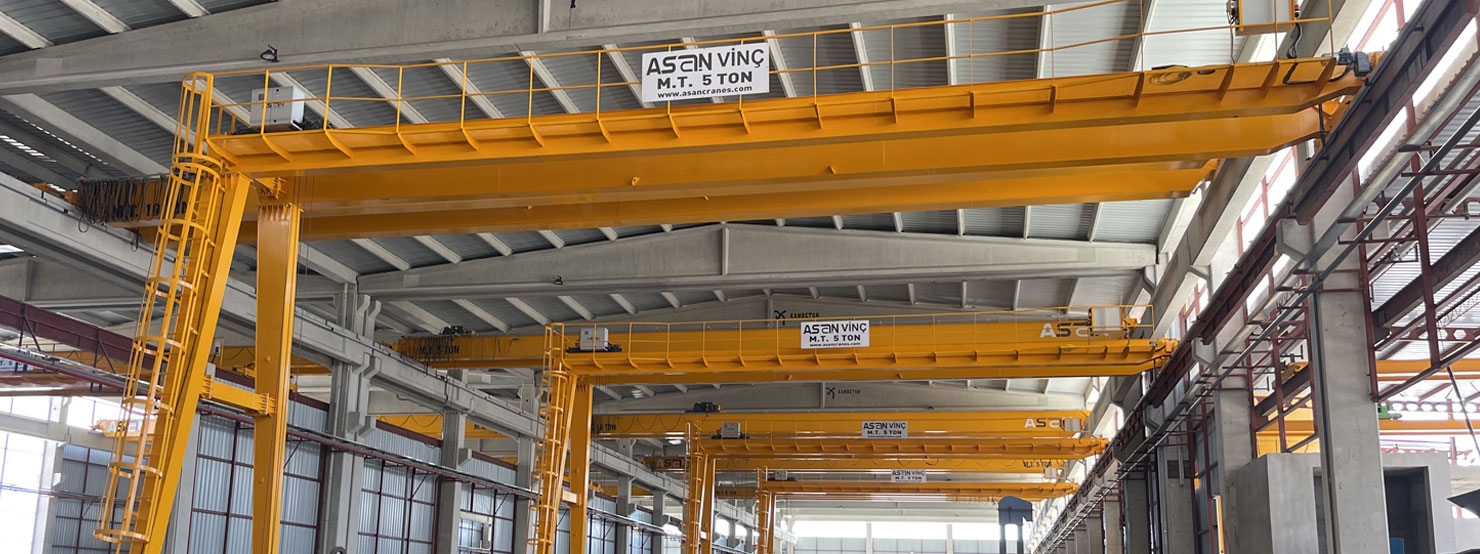

Qu'est-ce qu'une grue à portique portable?

Les grues à portique portables sont utilisées pour soulever et déplacer des objets plus petits, généralement moins de 10 tonnes (9,8 tonnes longues; 11 tonnes courtes).

Installation de grue à portique

L'installation d'un portique comporte plusieurs étapes. Voici un aperçu général du processus:

1. Évaluez les exigences: déterminez la capacité de levage, la portée et la hauteur nécessaires pour votre grue à portique. Tenez compte de facteurs tels que le type de charge, l'espace disponible et toute exigence spécifique.

2. Engager des professionnels: Il est important d'impliquer des professionnels tels que des ingénieurs en structure ou Asan Cranes. Ils peuvent évaluer le site, fournir des conseils d'experts et concevoir un système de grue à portique qui répond à vos besoins.

3. Obtenir les permis nécessaires: vérifier les réglementations locales et obtenir tous les permis ou approbations nécessaires pour l'installation de la grue à portique. Le respect des normes de sécurité et des codes du bâtiment est essentiel.

4. Préparer le site: Dégager la zone où sera installée la grue portique en s'assurant qu'il y a suffisamment d'espace pour son déplacement et son fonctionnement. Vérifiez que le sol est de niveau et capable de supporter le poids de la grue.

5. Installez la structure de support: Érigez les composants structurels nécessaires pour supporter la grue à portique, tels que les jambes ou les montants et la poutre supérieure. S'assurer du bon alignement et sécuriser les structures selon les spécifications d'ingénierie.

6. Assemblez la grue: Suivez les instructions du fabricant pour assembler les composants de la grue portique. Cela implique généralement de fixer les traverses, le chariot, le palan et d'autres pièces pertinentes. Utilisez les outils et l'équipement appropriés pour assurer une installation correcte.

7. Connexions électriques et mécaniques: Connecter le câblage électrique et les commandes nécessaires au fonctionnement de la grue portique. Coordonnez-vous avec des électriciens qualifiés pour assurer des connexions électriques sûres. Installez tous les composants mécaniques nécessaires à la fonctionnalité, tels que les interrupteurs de fin de course ou les dispositifs de sécurité.

8. Effectuez des tests de charge et des inspections: une fois la grue à portique assemblée, effectuez des tests de charge pour vous assurer qu'elle fonctionne correctement et en toute sécurité. Effectuez des inspections approfondies pour vérifier les défauts ou les problèmes qui doivent être résolus avant la mise en service de la grue.

9. Formation et certification: Former le personnel qui utilisera la grue à portique, en s'assurant qu'il comprend ses commandes, ses caractéristiques de sécurité et ses procédures de fonctionnement. Obtenir toutes les certifications ou licences requises pour les opérateurs de grue, le cas échéant.

Il est crucial de noter que l'installation d'un portique est une tâche complexe qui nécessite de l'expertise et le respect des normes de sécurité. Par conséquent, il est recommandé de consulter des professionnels ou des portiques Asan Cranes qui peuvent vous guider tout au long du processus d'installation en fonction de vos besoins spécifiques.

Caractéristiques de la grue à portique

• Conforme aux normes FEM, DIN et TSE/EN
• Production en simple vitesse, double vitesse ou vitesse continue
• Production avec télécommande et contrôle cabine sur demande
• Haute aptitude aux mauvaises conditions météorologiques
• Convient aux hautes températures ou au froid
• Convient aux environnements humides ou pluvieux
• Peut fonctionner dans des environnements chimiques
• Facilité d'entretien et de montage.

Les grues à portique sont fabriquées de 2 tonnes à 500 tonnes conformément aux normes FEM, DIN et TSE / EN avec des équipements nationaux et importés, des groupes de levage de type standard et spécial, aux hauteurs de levage souhaitées, en simple vitesse, double vitesse ou vitesse continue.

Les grues à portique sont équipées de série d'un bouton de commande suspendu et sont également proposées avec une télécommande ou une commande en cabine sur demande. Il contribue également à l'environnement de travail professionnel créé par le fait qu'il est contrôlable à distance. Grâce au système de freinage brusque, la fonction d'arrêt révèle également sa structure fonctionnelle et sa sécurité.

Aux endroits où la vitesse du vent est élevée, des écluses sont réalisées et le portique est automatiquement verrouillé en cas de mauvais temps. Il peut fonctionner dans des environnements humides et pluvieux ainsi que dans des environnements chimiques. Il peut fonctionner même dans des environnements à haute température ou froids jusqu'à -40°C.

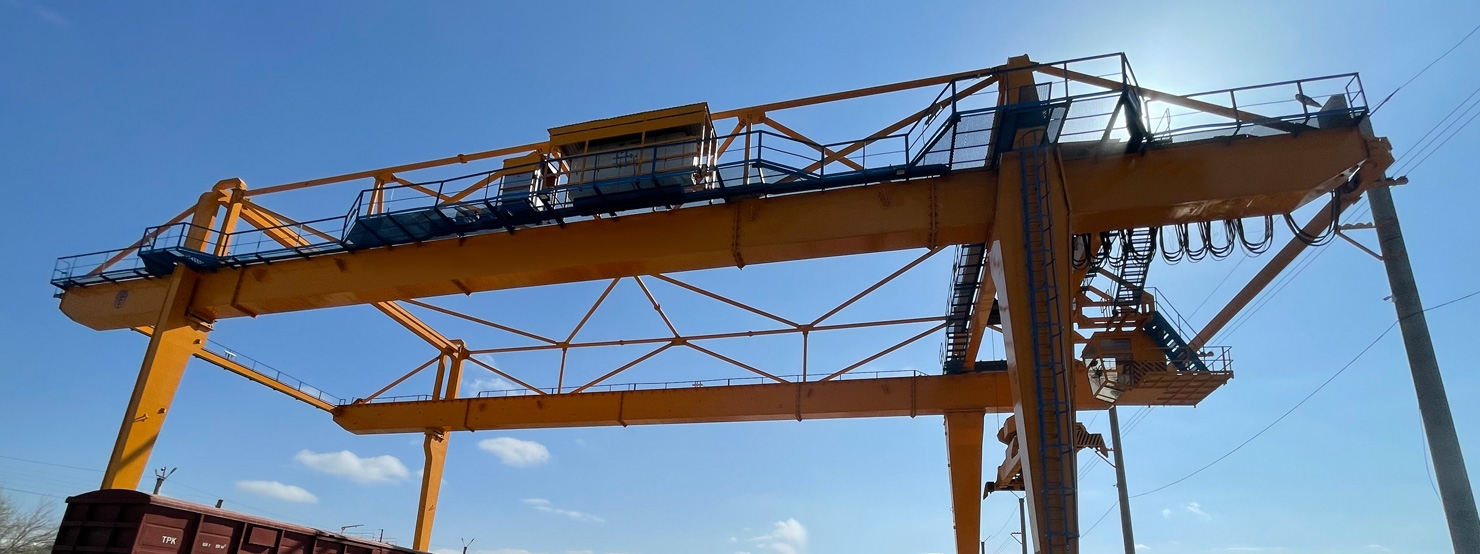

Les poutres de pont roulant de nos grues à portique de tonnage standard sont fabriquées à partir d'une construction de type caisson, et nous fabriquons également des poutres de type treillis à la demande du client. La plate-forme de maintenance, qui facilite la maintenance et le montage sur le pont roulant, est disponible sur tous nos portiques.

Équipement de grue à portique

Aşan Vinc propose des solutions économiques dans l'automatisation, la production spéciale et les systèmes de grues à portique de capacité spéciale comme dans la fabrication de grues à portique standard. Tous les services de conception, de projet, de production et d'après-vente de grues à portique appartiennent à notre société.

• Groupe d'ascenseurs
• Groupe exécutif
• Équipement sous crochet
• Panneau électrique
• Tambour d'enrouleur de câble
• Cabine de l'opérateur

Comment est fabriquée la grue à portique?

La construction de grues portiques commence par les dessins de vue générale à réaliser en fonction du projet, des dimensions et des exigences des utilisateurs de l'installation ou de la zone où la grue sera utilisée. Les grues à portique, les ponts de construction en acier sont conçus et fabriqués pour avoir un taux de déflexion de L/1000 .

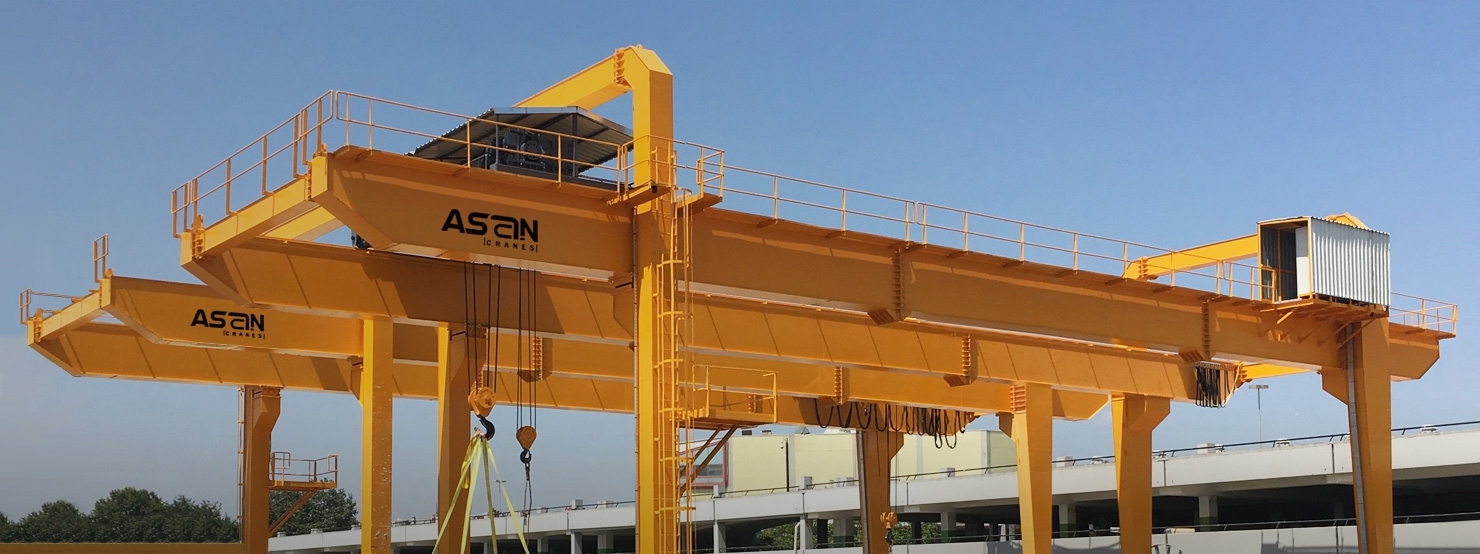

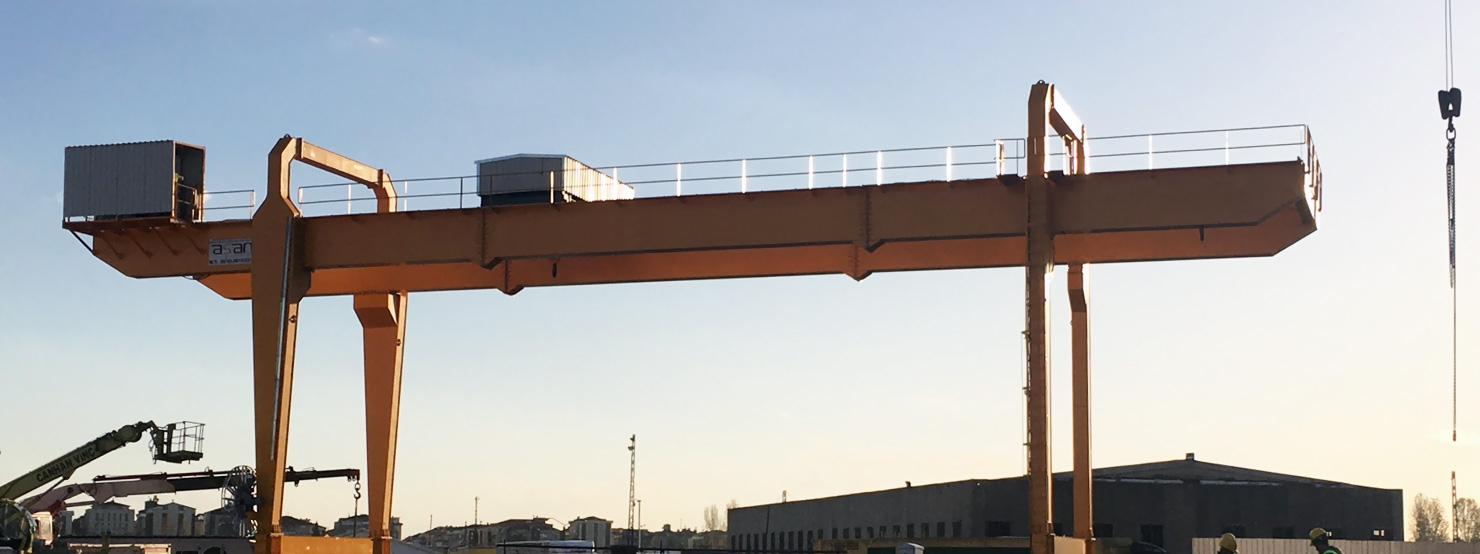

Selon la demande du client, des consoles d'extension peuvent être réalisées de l'axe du rail vers les côtés droit et gauche. Ces consoles sont appelées portafo . Lors de la conception du portafo, il peut être nécessaire de faire un contrepoids pour que le centre de gravité reste entre les deux pieds.

Des contrepoids peuvent être placés sur la grue ainsi qu'en remplissant l'intérieur des pieds. Les valeurs FEM/ISO sont déterminées en fonction des conditions de travail de l'entreprise qui demande des grues à portique et les conceptions sont fabriquées en conséquence. Une fois la grue à portique fabriquée à la suite des demandes des utilisateurs, des informations sur le projet et les mesures et des mesures effectuées par l'expertise d'Aşan Vinc, elle est assemblée à sa place par l'équipe technique d'experts.

Comment fonctionne la grue à portique

Grues portiques; Avec la commande de l'opérateur, il se déplace dans 3 axes et 6 directions comme droite, gauche, haut, bas, avant et arrière sur la zone où il est placé. Pendant que le système électronique active la machine, la télécommande est utilisée pour diriger la charge. Le contrôle de la grue peut se faire à l'aide des bras à l'intérieur de la cabine, ainsi qu'avec la commande filaire ou les télécommandes sans fil. Dans les grues portiques, les charges sont levées avec des câbles en acier.

Les capacités de charge des câbles varient en fonction des diamètres de câble et des caractéristiques de construction des câbles. Alors que les galets utilisés dans la grue à portique permettent le changement de direction de la charge, les moufles à crochets sont utilisées comme dispositifs de levage de charge. La partie où la charge est attachée au cintre s'appelle l'élingue.

La capacité de charge de l'élingue varie en fonction du motif de nouage et de l'angle du bras, et l'angle de l'élingue change également avec la méthode de nouage, telle que simple et double. Barres transversales, pinces, anneaux de suspension, etc. L'utilisation correcte et synchronisée des fixations garantit une livraison sûre de la charge à destination.

Où la grue à portique est-elle utilisée?

Les grues à portique , qui peuvent se déplacer sans avoir besoin de structure de bâtiment, sont utilisées dans les usines de fabrication industrielle, les ateliers, les stocks de plein champ, les zones de stockage de conteneurs, les centrales hydroélectriques, les barrages, les ports, les chemins de fer, les fabricants de marbre, les entrepôts de stockage, etc. Des grues portiques sont utilisées dans les secteurs.

Conception de grue à portique

Les grues à portique répondent aux demandes des entreprises ; Il est conçu et fabriqué en fonction des hauteurs de levage souhaitées et peut se déplacer selon 3 axes et 6 directions. Les ponts de construction en acier sont conçus pour avoir un taux de déflexion de L/1000. Aşan Vinc conçoit des grues à portique avec son personnel d'ingénieurs expérimenté composé d'ingénieurs de R&D et de projet.

Dimensions de la grue à portique

Grues portiques; portail, semi-portail et portail portable se compose de trois groupes. Les grues à portique peuvent être produites par Aşan Vinç pour les grues à portique avec roues en caoutchouc, ainsi que pour les systèmes qui marchent généralement sur des rails.

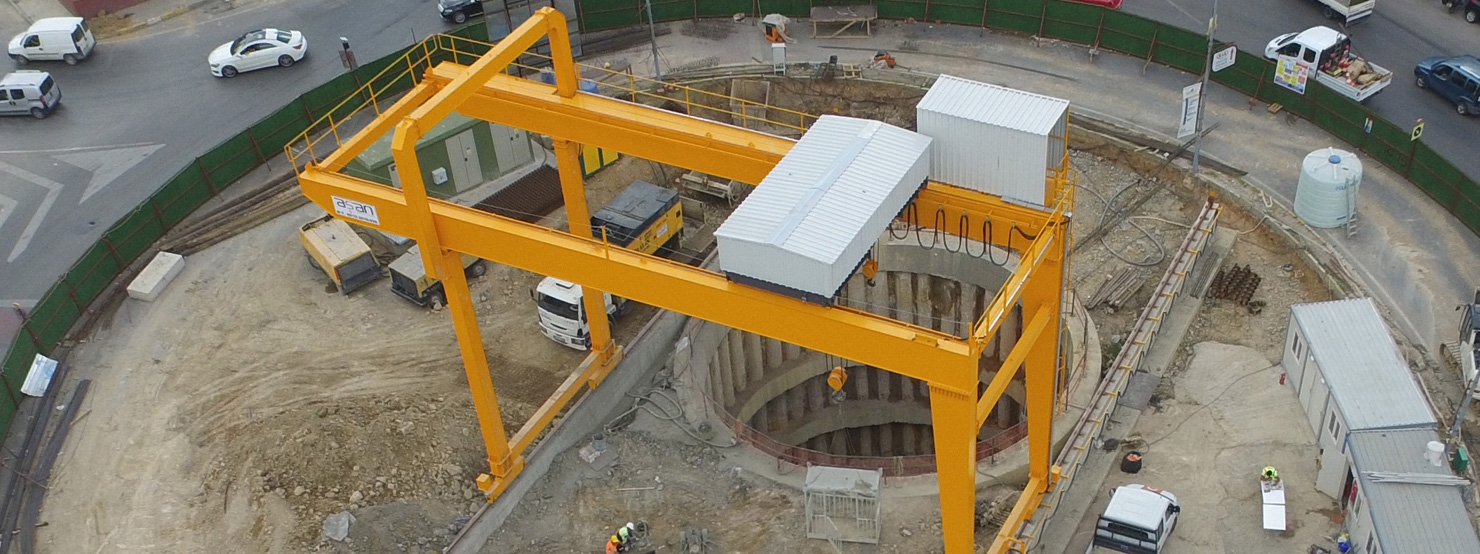

La largeur et la longueur du champ sont importantes lors de la prise des dimensions de la grue à portique . De plus, la hauteur de la charge à soulever et la hauteur dans la zone de transport, plus le min. la hauteur de levage est déterminée. Dans les portiques pour puits profonds, la profondeur du puits doit également être ajoutée.

Installation de grue à portique

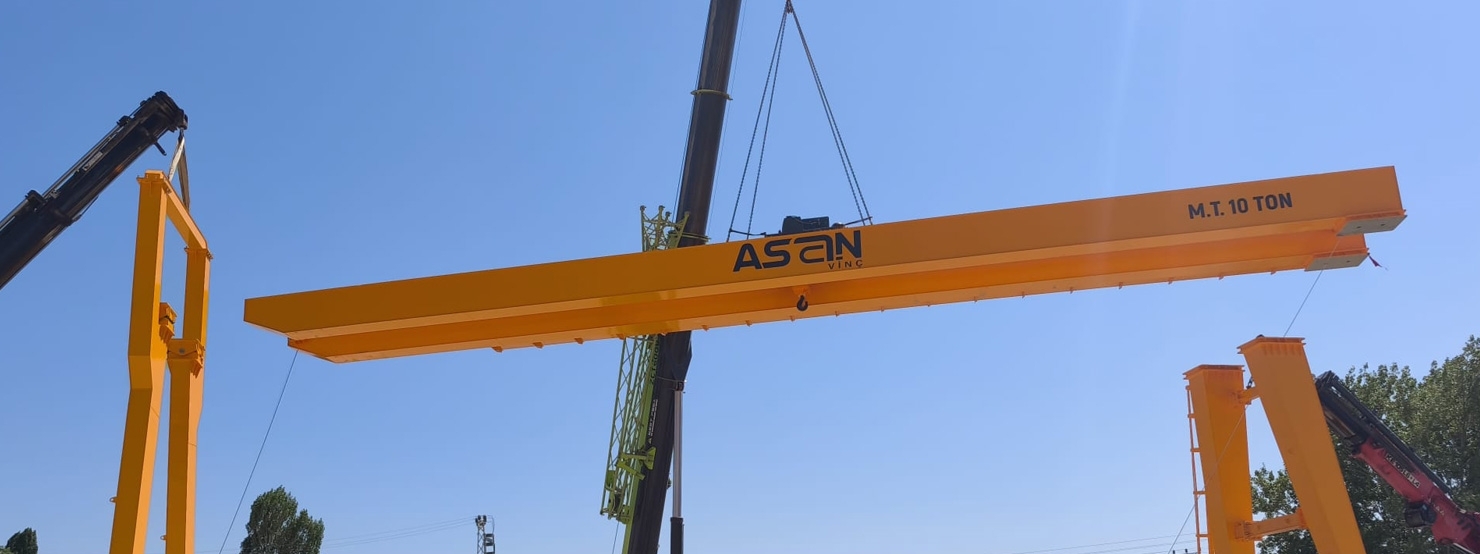

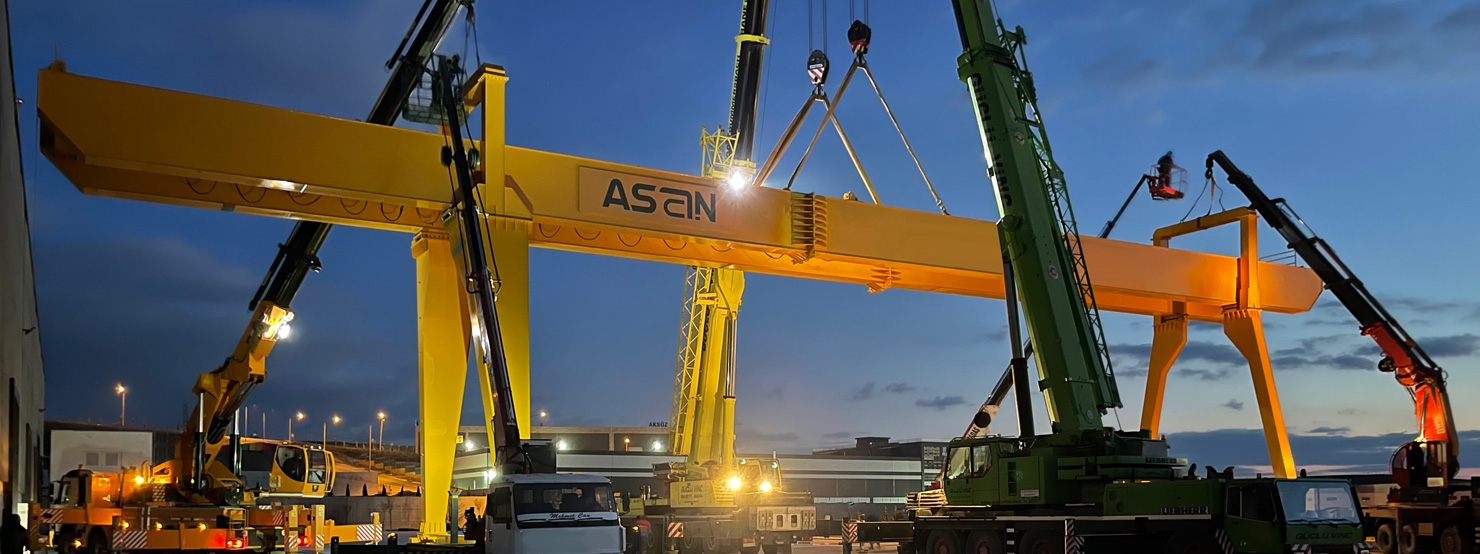

Installation de grue portique ; Il est réalisé par l'équipe technique experte et expérimentée d'Aşan Vinc. Une fois les pièces de la grue à portique appariées, les pièces appariées sont montées ensemble et une fois la grue installée, la machine de levage  cat) est montée sur la grue. La grue à portique, qui est installée horizontalement lors de l'installation, est amenée en position verticale à l'aide d' un hiyap ( Hi-Up ) ou d'une grue mobile.

Les roues de marche de la grue à portique sont vérifiées une fois l'installation du produit terminée. Dans le cas contraire, les distorsions pouvant survenir lors du levage peuvent entraîner une contraction du mouvement de la grue. Une fois l'installation terminée, toutes les pièces sont exécutées sans charge et il est garanti qu'elles fonctionnent.

Ensuite, un test dynamique avec une charge de capacité de 110 % et un test statique avec une charge de capacité de 125 % sont effectués. Après les tests de charge, les commandes des interrupteurs et le réglage de la capacité de la cellule de charge sont effectués en fonction de la capacité et livrés au client.

Prix ​​​​des grues à portique

Le dégagement des essieux, la capacité de levage et la hauteur de levage sont les principales caractéristiques qui déterminent les prix des grues à portique. Pour connaître les prix des grues portiques, vous pouvez contacter Aşan Vinc en cliquant sur les boutons "Obtenir une offre", "Contactez-nous" ou "Whatsapp" sur notre site Web, ou vous pouvez obtenir des informations/offres auprès de notre unité de vente par téléphone.

Transfert de grue à portique

Une fois les étapes de production du portique terminées, le camion qui effectuera le transfert est chargé. Les chargements dépassant 12 mètres de longueur et 2,5 mètres de largeur sont transportés par des camions avec une remorque allongée et/ou des véhicules de type surbaissé avec un permis de circulation spécial.

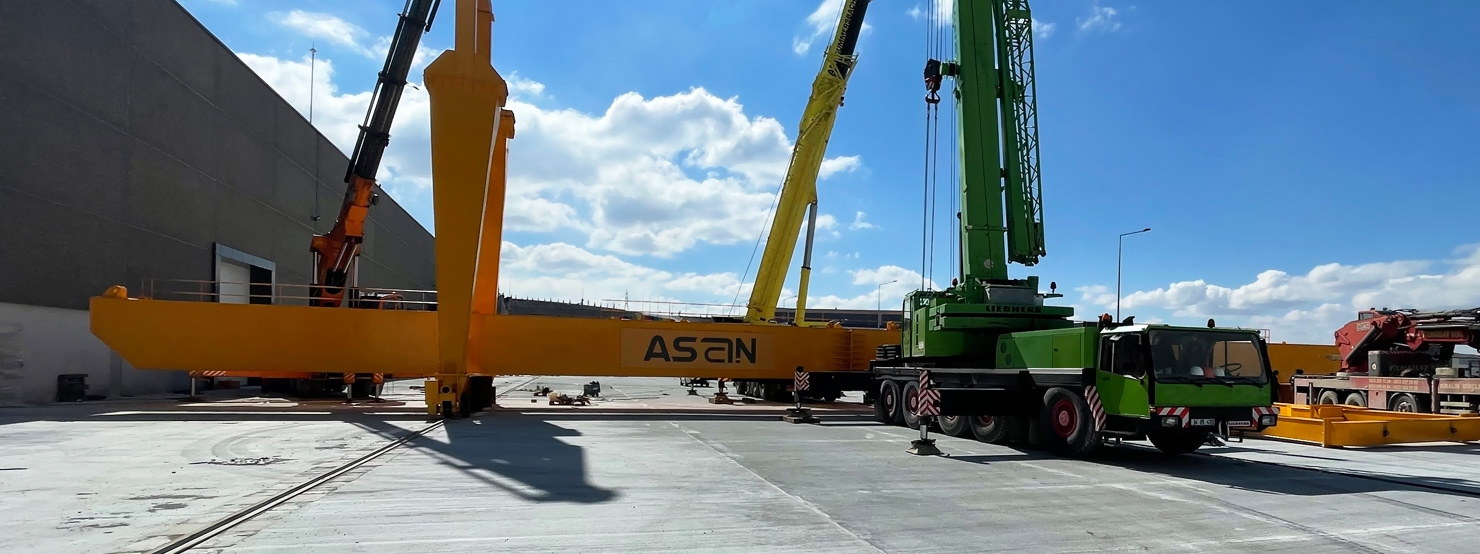

Il est abaissé à l'aide de grues mobiles et de grues hiyap dans l'installation à utiliser. L'équipe technique experte d'Aşan Vinc place la grue dans la zone où la grue portique sera utilisée. Au cours de ce processus, les mesures de SST sont suivies en détail par Aşan Crane et les responsables du client.

Instructions d'utilisation de la grue à portique

1. Lors de l'utilisation des grues, on vérifie s'il y a quelqu'un au-dessus. Si le champ de vision est limité, travaillez avec un observateur.
2. La résistance de la corde est vérifiée. Ne chargez pas au-delà de la capacité. La connexion du crochet avec la corde est vérifiée (le travail doit être fait avec la corde déformée). Il est vérifié si le câble repose sur les roulements du tambour. Chargez 5-10 cm. Il est conservé en le retirant. Il est surveillé si les freins tiennent ou non.
3. En faisant tourner la grue au ralenti, elle est surveillée pour un fonctionnement normal.
4. Tout en appuyant sur le bouton de levage, le bouton inférieur ne doit pas être enfoncé.
5. Pendant que le chat appuie sur le bouton droit, le bouton gauche ne doit pas être enfoncé.
6. Pendant que le pont avance, le bouton de marche arrière ne doit pas être enfoncé.
7. Crochet de grue ; Il faut veiller à ce que la charge à soulever soit exactement au milieu.
8. Après avoir ouvert et utilisé le bouton d'arrêt d'urgence (bouton rouge),il doit être enfoncé et fermé une fois terminé.
9. Les grues ne doivent pas être heurtées les unes contre les autres. Levage tout en soulevant du matériel avec une grue. Il faut veiller à ce que la bobine ne heurte pas son propre tambour (elle sera contrôlée visuellement).
10. En cas de dysfonctionnement, l'opérateur ne doit jamais intervenir. Avertissez immédiatement le groupe électrique ou de maintenance.
11. Les charges doivent être levées et abaissées verticalement. Les charges ne doivent pas être soulevées par remorquage.
12. Il convient de vérifier que la charge à soulever par la grue est entièrement libre.
13. Pendant le levage ou la descente de la charge, il faut s'assurer que personne ne se trouve en dessous.
14. Les personnes ne doivent pas être transportées par grue. Aucune autre personne ne doit être autorisée à entrer dans la zone de travail.
15. Un soin et une attention maximum doivent être apportés au levage équilibré des charges, les précautions nécessaires doivent être prises pour éviter que les élingues ne glissent du crochet (le travail ne doit pas être effectué sans un loquet de sécurité sur le crochet).
16. Les charges qui ne peuvent pas être soulevées avec une élingue doivent être soulevées à l'aide de paniers spéciaux ou de crochets spéciaux.
17. La grue ne doit pas être déplacée sans l'instruction et le signe de la personne responsable du transport, du montage et du démontage effectués avec le véhicule grue.
18. Les charges de poids inconnu ne doivent pas être chargées ou levées.
19. Pendant le levage de la charge, il convient de vérifier que le crochet de levage se déplacera verticalement dans toutes les directions et qu'un mouvement excessif sur les côtés ne doit pas être autorisé.
20. La grue ne doit pas être laissée pendant que la charge est suspendue au crochet. La charge soulevée ne doit pas être suspendue pendant une longue période.
21. Par temps venteux, les travaux ne doivent pas être effectués si la vitesse du vent est supérieure à 30 km/h.
22. L'équipement de protection individuelle ( casque, gants, bottes, chaussures à embout d'acier, salopette, etc. ) doit être utilisé dans tous les travaux.
23. Pendant le travail avec la grue, le signal lumineux et le système sonore d'avertissement doivent être en état de fonctionnement.
24. Personne d'autre que l'opérateur ne doit utiliser la grue.
25. Il est à noter que les travaux périodiques d'entretien et de contrôle sont réalisés dans les délais impartis.
26. Il convient de s'assurer que la corde est dans un état huileux dans des environnements sans poussière.
27. En cas de dysfonctionnement de la grue, les personnes chargées de la réparer ou de l'entretenir doivent obtenir un permis chaud, lire les instructions de travail en hauteur et prendre toutes les précautions nécessaires dans ces instructions.
28. Les équipements de protection des machines ne doivent jamais être retirés.
29. En cas d'urgence, le superviseur le plus proche doit être averti.
